ZH‑D Series Corpus Ported Vacuum Ejector

ZH‑D Series Body‑Ported Vacuum Ejector | Single Stage Venturi Direct Pneumatica Connection Vacuum Generator

Brand: SOLH by Richge Technology | Plena Mechanica convertuntur cum Importari ZH Series Vacuum Generator

1. Product Overview

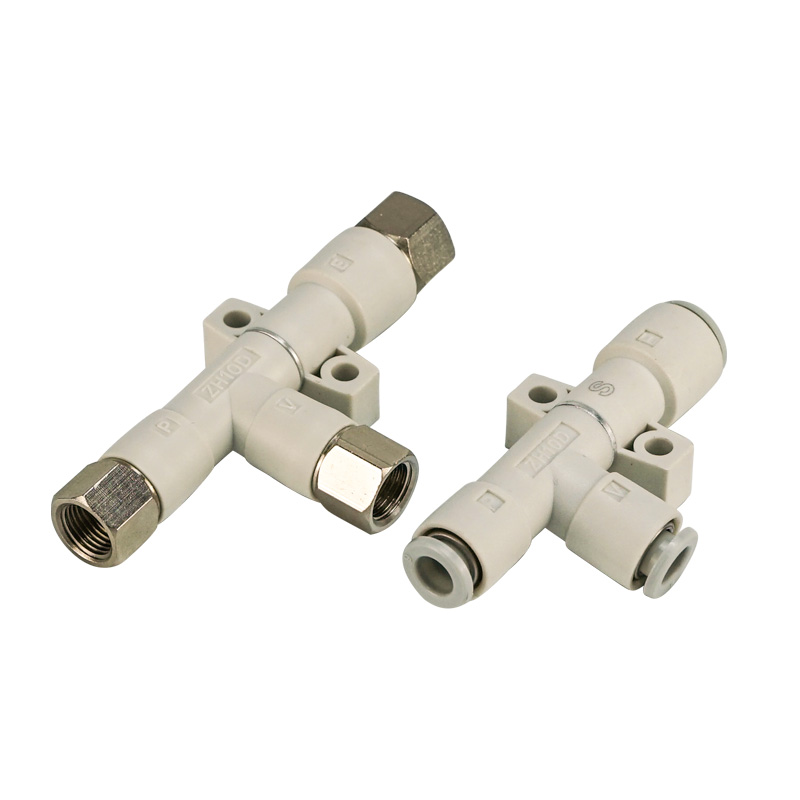

     ZH‑D corpus-portatum genus est venturi vacuum eiector. Tres portus independentes inclusis SUP copiam portum, VAC portum vacuum et EXH exhauriunt portum limbis externam require. Nulla in silentio constructa intus agmen. Foedus et leve consilium cum resinae colliculo structurae integratae, plane permutabiles cum seriebus ZH importatis.

  Exemplar distinctionis

     • ZH‑D Corpus-portatus type: Tres portus externae limbis, sine silentio constructo.

     • ZH‑B Box‑type: Instructus silentiori integrato intus corpore, copia tantum et portubus vacuo reservatis.

  Duo gradus perficientur:

     • S‑specification (High‑vacuum); Ultimum vacuum 90kPa, specimen obsignatorum officinarum lenis.

     • L‑specification (high‑flow) Maior suctus cum gradu vacuo inferiori fluunt, nam officinarum raritates respirabiles ut charta, fabrica et lobortis.

  COLLUM gerebat Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Multiplex nexus optiones sustinent: unum tactum decorum, G/Rc linum, NPT linum imperiale. Plures solutiones ascendentes: directae cochleae ligamen, bracket ascendentes et DIN institutionem rail. Late applicata pro robot finis effectoris et multi‑stationi moduli applicationes.

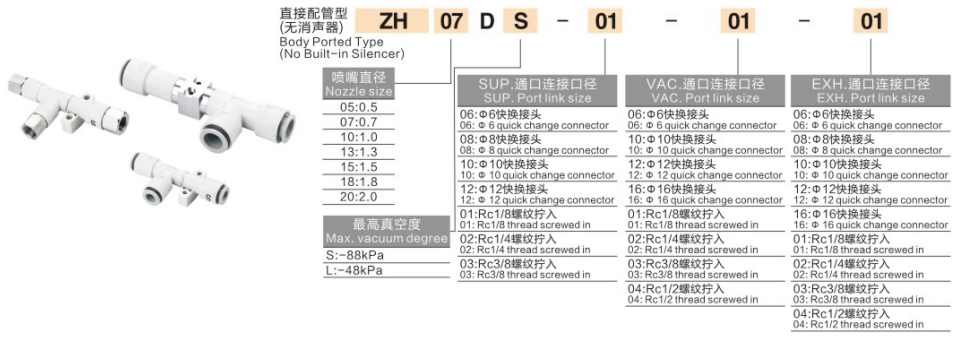

2. Model Coding Explicatio

Exemplum exemplum:ZH10DSA06‑08‑10

     • ZH: Series codice vacui eiector

     • 10: COLLUM edidit codicem

     • D / B: forma corporis. D = body‑ported type with 3 external ports without built‑in silencer; B = box‑genus cum integrata silencer

     • S / L: Vacuum proprium. S = summus vacuus typus ultimae ‑90kPa cum suctu modicis fluxus; L = genus alto-fluxus. ZH05‑13 ultimum ‑48kPa; ZH15‑20 ultimum 66kPa, magna fluxus pro amet workpieces

     • A: Nova generatio leve versionem cum dimensione correpta et deminuto pondere

     • 06‑08‑10: Portus specificationis(SUP‑VAC‑EXH). Duplex digiti numerus stat metricus unus, tactus magnitudinis (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 pro G/Rc sequela; N01/N02 pro NPT sequela imperialia.

  Order example: ZH13DSA‑08‑10‑10
     ZH corpus vacuum eiector, Φ1.3mm COLLUM, S gradus summus vacuus, versio nova A leve; subministrare portum Φ8, portum vacuum Φ10, portum exhaurire Φ10, tactum decere.

3. Caput euismod Commoda

     • Tres portus exteriores plene independens: separa SUP copia, VAC vacuum, EXH exhaurit portus. Exhauriunt gas externum silenter aut centralized exhauriunt pipeline coniungere potest. Apta robot finis effectoris et integrationis moduli, ab internis silentii spatii angustiis libera.

     • Leve integratum resinae COLLUM: COLLUM et agmen in integro formatum ob insignem pondus reductionem, perfectum ad celeritatem movendi EOAT. Nova Versio breviora longitudinis et altitudinis, pondus redactum usque ad 74%.

     • Dual vacuum perficiendi optiones: Vacuum altum pro levibus operibus obsignatis includentibus vitrum, schedam metallicam et habitationem plasticam; L high‑flow lacus enim, lobortis amet, fabric and Leak‑prone materials for lacus compensation.

     • Dives portum excerpta: metrice unum tactum decorum, G/Rc linum et linum imperiale NPT pro aptatione instrumentorum globali.

     • Diversificari modi adscendens: Dirige cochleae ligamen, bracket vexillum, bracket L‑formes et DIN rail ascendentes ad extensionem flexibilem.

     • Oleum liberum operatio postulationem: Unguentum caligo prohibetur, solum saccatum siccum aer compressus requiritur.

4. Latin Technical Specifications

Euismod in 0.5MPa copia pressura (ANR)

Pro L‑highflow variant: suctus superior fluit sub idem COLLUM gerens cum gradu ultimo vacuo.

5. ZH‑D VS ZH‑B Comparison Table

6. GRADATUS Electio Ductu

     • S / L perficiendi lectio

 ￮ S altum vacuum (‑90kPa): fabrilia levia signata ut laminam ferream, vitrum, habitationem plasticam, PCB; minor lacus, alta adsorptionis vis requiritur.

 ￮ L altus-fluxus: lobortis, spuma, pellicula, fabricae et aliae fabricae prona spirabiles, magna fluunt ultrices compensat vacuum.

     • COLLUM peperit lectio: Select secundum totalem adsorptionis calicis suctionem. Maius COLLUM altius adfert suctus, altius interim fluxus aeris consumptio. COLLUM amplitudo vitare ne compressi aeris vastitas.

     • Portus genus lectio: Metrica one‑tactus congruens (06/08/10/12) pro instrumento domestico automation; G linum / NPT linum pro machinis exportandis transmarinis.

     • Exhauriunt tractantem nota pro Dtype: D‑variant in silencio non habet. EXH Exhaustus portum debet externum silentii coniungere: alioqui strepitus extremus erit; or meatus exhaurit de apparatu scrinii.

     • Vacuum deprehensio solutionis: series ZH eiector vacuum sine pressione switch constructa. ZSE externum pressionis vacuum addere, si notae feedback necessariae sunt.

7. Typical Application missiones

     • Robot EOAT finem brachii legendo: 3C plastic partes, PCB et altilium sheet pertractatio

     • Packaging industria: lobortis, pelliculae et chartae materiales pick‑up

     • Parvus amplitudo partem diruere pro iniectio fingens robot

     • Multi-parallelum vacuum moduli pro multi-suctione calicis synchroni adsorptionis

     • Automation statio requirit centralized vastum Gas exhauriunt extra apparatu habitationi

8. Standard Pneumatica Circuit Diagram Description

     Vexillum corporis ZH‑D circumductum: AFC air‑source colum (unitas olei vetiti) → 3/2 valvae solenoid → SUP copia portus ZH‑D; VAC vacuum portum coniungit ZFC vacuum colum deinde cum poculo exsugendo; EXH exhauriunt portum silentii externo connectit vel extra apparatum fusum caligarum exhaurit.

9. Praecipua Operatio Praecipua

     • Unguentum lubricator stricte prohibetur. Oleum contaminans orificium colliculum exiguum claudet, vi labe suctionis vel defectum completum. Solus aer colum adhibebitur pro fonte aeris tractandi.

     • ZFC inlineum vacuum colum in latere vacuo institui debet. Ingressum pulveris particula ducet ad COLLUM venenatis.

     • Nam ZH‑D corpus eiector portatus, EXH portum exhaurire debet silentium instruere ad gradum superfluum strepitus vitandum.

     • Commendatur copia pressionis: 0.4‑0.5MPa. Long‑term continua operatio sub plena 0.6MPa non suggeritur.

     • Caligarum longitudo obscuratis inter ejectorem vacuum et poculum suctionis, reducere volumen pipelinum pro responsione vacui velocioris.
