VR3200 / VR3201 Series Pneumatica-Electrica Nullam

Notam:SOLH by Richge Technology

Product Positioning

     SOLH VR3200/3201 series dispositae sunt classicae pneumatico-electricae, etiam notae pressionis aeris virgas insignes. Pneumatica pressionis signa in electrica commutationes aridas contactus convertunt, late adhibitae ad pressionis vigilantiae, culpae terroris, securitatis interlock et digitalis initus ad PLC in lineas productionis automatae, inservientes signo signo conversionis interfacies inter fistulas pneumaticas et systemata electrica.

Exemplar Classification & Core Varietas

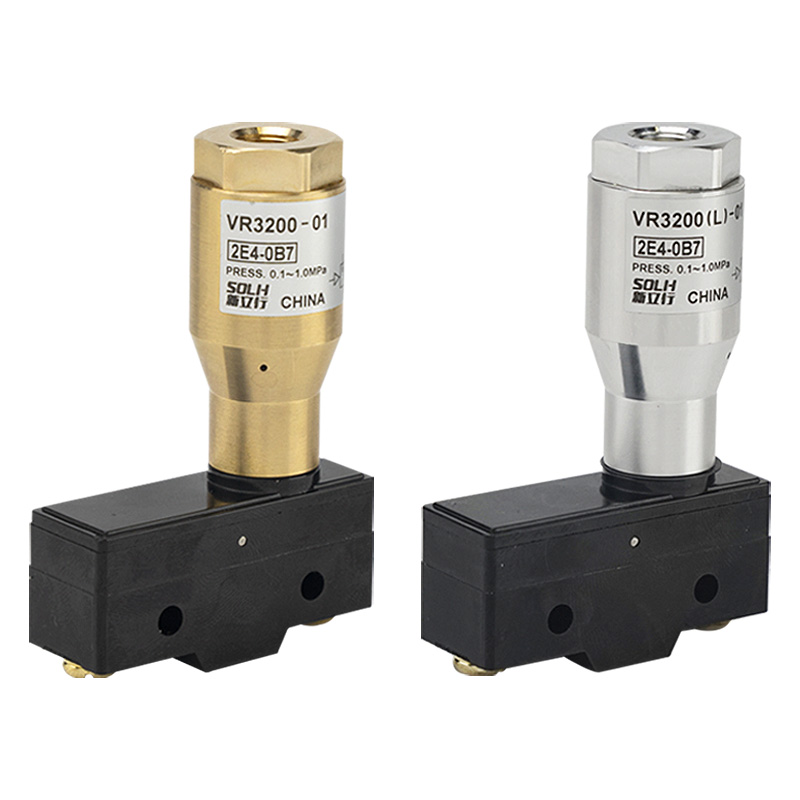

     -- VR3200-01: Aperi frame genus, pondus 130g, clausus terminalis expositus, in arido, pulverum liberorum ambitus arcae amet.

     -- VR3201-01: IP44 probatio destillavit habitationem signatam, pondus 260g, constructionem plene conclusam, idoneam ad officinas humidas, pulverulentas, et apparatum productionem.

     -- VR3202-01: IP44 probatio stillans fundationis terminalis dedicatae, CE certificatae, specimen pro gravibus electromagneticis impedimentis et machinis exportandis

     -- Port code: 01 = vexillum Rc1/8 internum filum; NPT1/8 filum ad libitum

Universalis Technical Specifications

  1. Product Operating Impetus dolor: 0.1 ~ 1.0 MPa (officina lobortis felis pressura ≈ 0.15MPa)

  2. Temperatura ambiens: -5℃~ +60℃ (vico nullo)

  3. Contactus forma: 1AB (1 Communiter Open + 1 Communiter Clausa + Communi COM)

  4. Micro SWITCH Contactus Ratings (Resistive / Inductiva Lond):

     -- AC125V: 15A resistentia, 3A inductiva

     -- AC250V: 15A resistentia, 2.5A inductiva

     -- DC30V: 6A resistentia, 1.5A inductiva

  5. Interface Layout: Air inlet Rc1/8; Cochleae electrica terminales (VR3201 cum fune glandulae Pg13.5 obsignatae wiring instructae)

  6. Materialis compositio: valvae aeneae corpus, POM ANCON, ferrum immaculatum ver reditum, NBR annulum signantes.

Principium opus

  1. Aer compressus portum IN intrat et piston urget ut fontem comprimat, mechanice excitato in micro switch constructum semel pressio preset limen excedit.

  2. Contactus commutatione logica:

     -- Pressura ≥ valorem: NO clausa, NC apertum

     -- Pressura valorem: NO aperta, NC clausa

  3. Omnino mechanica structura nulla potentia externa requiritur copia. Intrinsecus tutus et stabilis ad zonas ancipites explosionis-pronae et non electricae.

Velox Electio DIRECTORIA

     -- VR3200-01: Minimum sumptus, arcae indoor siccum institutionem

     -- VR3201-01: instrumenta machinae humid/ pulverulentae, lineae conventus, apparatus semi-foris

     -- VR3202-01: CE certificatio + munitio praesidis, impedimentum grave EMC, machinas integras exportare

     -- Pressurae commensuratio: Factory default pressio trigger 0.15MPa, bene modulans per top commensurationem stupra

Typical Application missiones

     -- Cylindrus ictum & clamping pressio detectio: workpiece clamping confirmatio, terror onus

     -- Vacuum chuck negative pressura feedback: adsorption & workpiece cadens damnum detectio

     - Praecipua aeris fons humilis pressura monitus: compressor aeris defectus et pipeline lacus adipiscing

     -- Open / close state feedback of pneumatic ball valvulae et papilio valvulae

     -- Signum pneumaticum conversionem pro explosione-probationis officinae sine sensoriis electronicis

SOLH Interchange Commodum

     SOLH VR3200/3201 series plene stillant-compatibilia cum SMC aequivalentibus exemplaribus in altiore dimensione, filo portui, parametris contactu et pressionis aptabiles. Aliquam pretium cursus magna et tempus plumbum auxilium elit massa productionis costs incidere.

Terminatio Wiring Definition

     - COM.-Communia publica terminalis

     - NO：Normaliter Open, cum pressura caeli pervenerit valorem preset

     - NC：Normaliter Clausus, cum pressura aeris sub limine preset conducts

Una sententia Summarium

     SOLH VR3200/3201 nulla potentia libera mechanica pneumatica-electrica conversis pressionis aeris significationibus in 1NO+1NC contactum siccum cum significationibus congruentibus 0.1~1.0MPa felis pressio, in promptu in replo aperto, IP44 destillatione et CE versionibus fundatis pro PLC interlock, vigilantia vacuum et fontem aeris terrorem automationis imperium.
