MHZ2 / MHZL2 Parallel Air Gripper Full Product Introduction

Brand: SOLH by Richge Technology

Product Overview

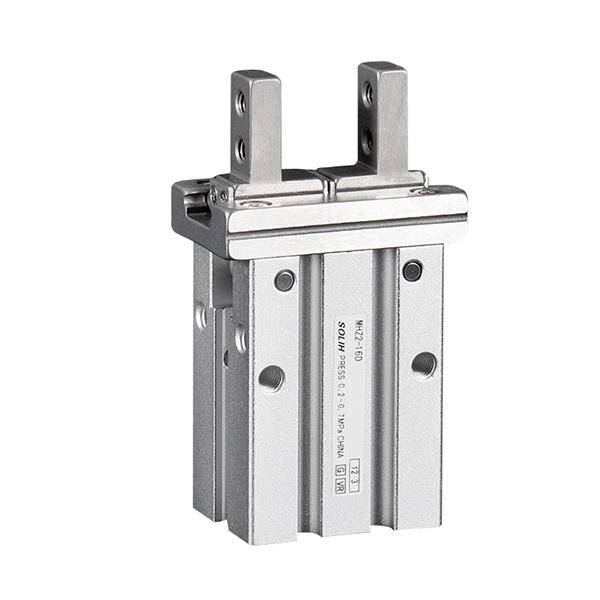

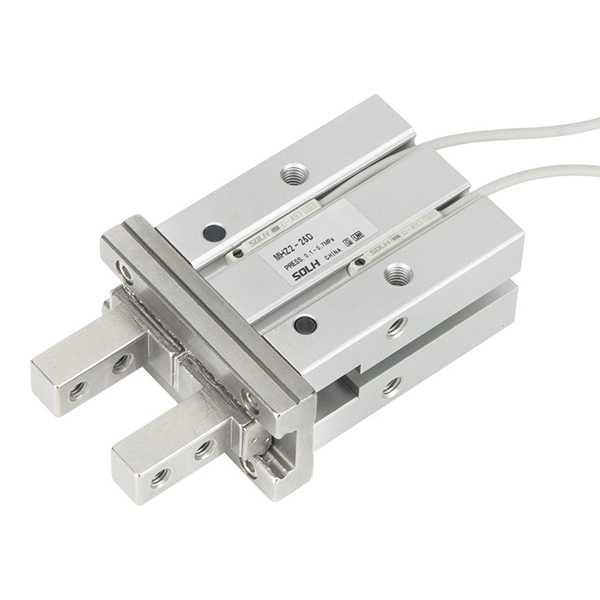

     SOLH MHZ2 (plaga vexillum) et MHZL2 (plaga longa) sunt duplices piston synchroni globi aeris paralleli. A pistoribus symmetricis acti et praecisione cancellorum ductor linearis, fauces apertae et propinquae in parallelis sine deflexione, ultra altum repetere locum accurate tradens. Praesto bores: 10/16/20/25mm, tres modos operationis sustinentes: duplex agendi (D), una agendi normaliter aperta (S), una agendi regula clausa (C). Multiplices styli mandibulae convertuntur et Portus corporis extensiones libitum sunt, compatibile cum M9BW virgas magneticas ut aperta/clausa positio significationum PLC interlock deprehendatur.

     -- MHZ2: Latin brevis plaga universalis gripper, summa celeritate designata & summus cyclus massae productionis automated

     -- MHZL2 longi aperitionis plagae extensae variantes, ad cavitatis altae et magnae amplitudinis fabricam tractantem

     Utraque series identificas dimensiones ascendentes communicant et partes parcunt, omnino convertuntur cum importatis aequipollentibus tenacibus. Late in 3C electronicis explicavit, ferramentis praecisis, automationibus packaging et statio officinarum parvarum oneratione / exonerandarum.

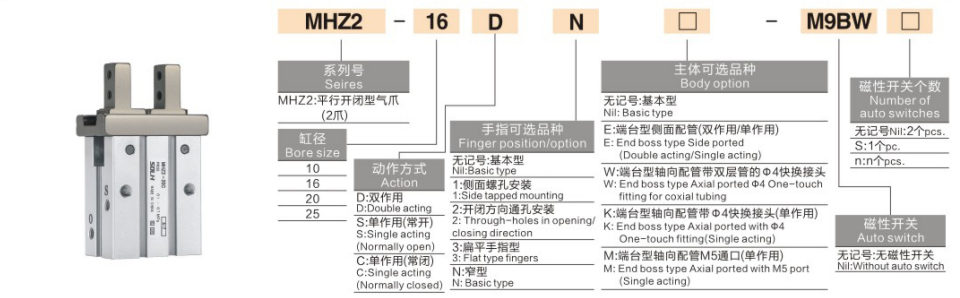

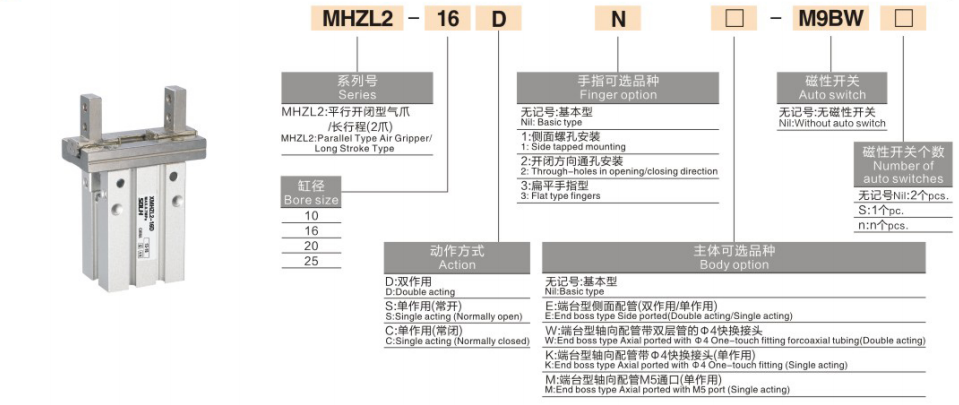

Complete Model Coding Regula

    Forma universalis:Series-Bore-Action-Jaw Option-Corpus Portus Option-Magnetic Switch Model-Switch Quantity

 1. Codicis Segmentum Definition

   1.1 Series

     -- MHZ2 : plaga 2-maxilla parallela gripper

     -- MHZL2: plaga longus 2-maxillae parallelae gripperae

   1.2 Bore: 10 / 16 / 20 / 25 mm

   1.3 Actio Modus

     -- D: Duplex Actus - Aeris in fibulationibus, aer vicissim pro emissione, vis maxima clamping, vexillum productio massa

     -- S: Single agens NO Northmanni Open - Air copia iuncturas; sponte remittit ver cum potentia off, workpiece statio calida comminuendi vitat

     -- C: Single Agens NC Communiter Clausum – Air copia solvo; fons clamping vim habet sine pressura aeris, ne workpiece posito pro robot supra caput pertractatio

   1.4 Jaw Option

     -- Blank : Standard maxilla

     - I: Parte percussoque maxilla ad ornatum extensa consuetudo fixtures

     -- 2: Per foraminis maxillae claustra penetrantes ad fixturam figendi

     -- 3: Tenuis maxillae planae pro tenui schedae & arta hiatu workpieces

     -- N: Maxilla latitudinis angusta, corpus gracili pro instrumento stricto compactum layout

   1.5 Corpus Portus Layout

     -- Blank:

     -- E: Portus lateris finis genus (compatible with single/agens duplex)

     -- W: Portus axialis finis pre-installed Φ4 duplex dis-congruens (duplex tantum agendi)

     -- K: Portus axialis cum Φ4 dis-congruis (solum unum agens)

     -- M: Finis axialis M5 recta filorum port (tantum unum agens)

  1.6 Magnetic SWITCH

     - Blank: sine situ deprehendatur switch

     -- M9BW / M9BL: Calamum magneticum Latin switch ut viderem apertum/clausum statum

   1.7 SWITCH Quantity Suffix

     -- Blank: II PCs permutat ut vexillum, deprehendere tam Fibulae & release positiones

     -- S: 1 pc una switch pro uno statu vigilantia

  2. Exempla Reference Exempla

   2.1 MHZ2-16D-N-M9BW

     Grippera sacra percussa peperit XVI, agens duplex, maxilla angusta, 2pcs M9BW virgas magneticas, corporis portum laterale basic.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Longa plaga gripper, peperit XX, duplex agens, plana tenuis maxilla, finis corporis portus latus, una M9BW magnetica transitum.

MHZ2 VS MHZL2 Caput Comparison Table

Communes Internum Structure & Core Commoda (MHZ2 & MHZL2)

  1. Symmetric Dual Piston Synchroni Coegi

     -- Sinistrae & dextrae pistores fauces synchrone cum libratis innixi dis, nulla lateralis transpositio vel tortuosa lapsus per tenacitatem, stabilitatem in micro componentibus sicut astulas & PCB collocans.

  2. High gere-repugnans Linearibus Guide Rail

     -- Ferreus Chrome stannum dux rail paribus cum PTFE sui lubricantibus iunctae, humilis friction & resistentia fortis ictum. Pre-repleta adipe vitae diuturno ex officina, ambitu aeris olei libero compatiuntur.

  3. Ultra-High Repetere Positioning Sagaciter

     -- ±0.01mm iterabilitas per omnes 10~25 bores, nulla dimensiva declinatio ad electronicas praecisiones et ferramenta legendi.

  4. Multi-Angulus Universalis Adscendens

     -- Tapped perforata in imo, duobus lateribus et summo corpore; fauces sustinent latus sonum, per foveam, stylos planos & angustos, scandit horizontaliter, verticaliter vel inverso.

  5. Tres Tutus Spring Modi Reddere

     -- Duplex agens D: Stabilis constans vis clamping pro 24h continua massa productio

     -- Single agens S NO: Auto emissio potentiae incisae, partes tutatur ne in statio calida press / terunt opprimendo.

     -- Single agens C NC: Permanens clamping sine copia aeris, workpiece cadens periculum pro capite robot EOAT eliminat

  6. Integrated Magnetic Position Deprehensio

     -- Inaedificata anulo magnetico intra corpus cylindricum; M9BW commutatio digitali signum ad PLC transmittit ut iudicem workpiece praesentiam et statum maxillae pro logica interlockate automated.

  7. Diversified Integrated Port Layout

     -- Portus lateralis latus, finis portus latus, axiales pre-congregati dis-in congruis optiones simplices tubing fusa sine extra adaptatores pro robot finis effectoris.

Unificata Tabula Specificationis Universalis Technical

Theoretical Clamping Force @0.5MPa (Unit: N)

GRADATUS Electio Guide

  Electio 1. Veniet

     -- Exiguae partes tenues, foramen angustum, petunt altum celeritatem & frequentiam → MHZ2 vexillum ictum

     -- Magnae molis workpieces, cavam altam formant structuram, apertam aperturam requiri → MHZL2 longi ictum

  2. Actio Modus Electio

     -- 24h productio continua, maximize clamitatio vis → D agens duplex

     -- Hot press / stamping station, ne workpiece conprimendi post damnum potentiae → S singula agendi NO

     -- Robot overhead loading/exloading, avoid part droping on power failure → C Single actum NC

 3. Jaw Style Electio

     -- Foedus mini fixa cum spatio stricto → N. maxilla angusta

     -- Tenues schedae, PCB, artum hiatum tractantes → 3 plana tenuis maxilla

     -- Opus adfixam consuetudinis adfixam conscendere → 1 latus maxillae percussae / 2 per maxillae perforatae

 4. Corpus Portus Layout Electio

     - Ordinarius workstation Fixarum, vexillum Tubing profectus → blank vexillum latus portum corporis

     -- Robot EOAT, streamline Tubing layout → W/K/M axial pre-installed dis-in portum corpus

     -- Arca angusta lateris spatium tubing → E extremitas corporis port

 5. Position signum Deprehensio Electio

     -- Plene productio latae lineae, PLC requirit workpiece & feedback status maxillae → Equip M9BW virgas magneticae (2pcs default)

     -- Simplex manualis fixtura sine signo latis logicae → Basic exemplar sine switch magnetico

Typical Industry Application missiones

  1. MHZ2 Latin Stroke Application

     - 3C Electronics: summus velocitas genus & legendo PCB, eu, connectors, parvae partes plasticae

     -- Precision Hardware: High-frequency loading/exloading of micro jacula, cochleae, parvae partes impressae

     -- Packaging Machinery: Positioning & clamping de laguncularum laguncularum parvarum cartons & pittacia

     -- Optical Inspection Equipment: Mini part positioning fixture for visual deprehensio statio

  2. MHZL2 Long Strophae Application

     -- Magnae partes plasticae, lamellae crassae, et multi-strati materias tenacissimas reclinant

     — Moles cavae profundae partis ejectionis, iniectio auxiliaris magnae molis fabricandi

     -- Cartons, rigidi plastici pixides et in workpiece transfer

     -- Robot end effector pro mixta magnitudine multi-spec materialis tractatio

Standard Matched Pneumatic Circuit Solutions

  1. Ambitus: Duplex Gripper agens ad Missam productio Linearum

     -- AFC aeris servitium unitatis → 4V210 5/2 valvae solenoides → PU6 tubing → MHZ2/MHZL2 gripper (M9BW virgas ad PLC digitales input iunctas)

  2. Circuit II: Power-off Safety habe Circuit pro supra caput Robots

     -- AR pressio regulatoris → 3V 3/2 valvae solenoidis → MHZ2-XXC unius agentis NC longi ictui gripper

  3. Circuitus 3: Mini Manual Simple Fixture Ambitus

     -- AC1500 mini aeris officium unitas → 3F valvae pedis → PU4 tenue tubing → MHZ2-10D exiguum vexillum gripper .

Operatio & Sustentationem Cautiones

     -- Install AF series 5μm subtilitatem aeris sparguntur fluminis gripper; pulvis ingrediens rector claustri facit vallum et proterve breviat ministerium vitae.

     - Conlinea gravitatis workpiece centrum cum axi centrali stricte maxilla; eccentrici unilateralis onus grave inaequalem radentem ducit.

     -- Firmum 0.4~ 0.5MPa pressionis aeris pro operatione cycli summus pone; vitare longum tempus continuum currens sub plena 0.7MPa pressione.

     -- Subsidium quiddam alvi de magneticis permutat ne probe damnum ab ictu maxillae altum celeritatem.

     -- Ne in ambitibus cum acido valido, alcali vel alcali vel magno intentioni organici, per longa tempora solvendo, non uteris; signare tium corrodere et praemature deficere.

Una sententia Summarium

     SOLH MHZ2 vexillum altum frequentiam et MHZL2 longi-icti paralleli bracchiorum pneumaticorum, ductorem duplicem pistonis linearem structuram cum ±0.01mm praecisione adhibent, D/S/C tres modos agendi et maxillam variam & portum optiones multiplices instructas cum M9BW positio magnetica permutat, late pro 3C, ferramentis, fasciculis robot EOAT latis fabricandi clamping, legendo.
