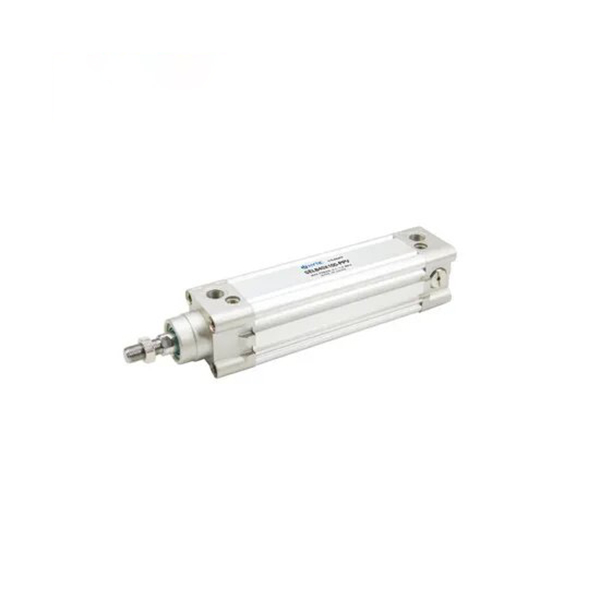

SE Series ISO15552 Tie-Rod-Free Square Standard Cylinder

Brand: SOLH by Richge Technology | Catalogum emittere Versionis

Product Overview

     SOLH SE series ligaturae liberorum quadratorum vexillum cylindricum cum ISO 15552 / VDMA 24562 vexillum internationale prosequitur. Accipe dolium quadrangulum aluminii integratum cum pulvino aereo duplicato componibili et 3-laterum sensorem sulci ascendentem. Apta ad generalem automationem, longam plagam, alta frequentia cycli et applicationes mediae gravis oneris. Commercium mechanicum cum SMC CP96S et FESTO DNC serie directum.

Core Structure & Design Features

   1. Structura: Dolium aluminium quadrangulum sine virgis ligatis, cum pileis anterioribus & posterioribus compositus, pulvinum aereum ad utrumque finem aptabile, altae rigiditatis et compactae extensionis.

   2. Materia: Aluminium durum anodized dolium, virtus summus pileorum eiectae, dura chrome patella 45# Anconum ferreum, leve pondus et obsistens.

   3. Operatio Variantes

     -- SE: Una virga duplex agens vexillum exemplar

     -- SED: Duplex virga duplex agens pro anti-torsione

     -- SEJ: Duplex virga cum Novifacta plaga

     -- BSE: Lockable cylindrici pro media positione tenentes

     -- Suffix -S: inaedificata in anulo magnetico pro magnetico (sine -S = sine magnete)

   4. Obsignatio: NBR+PA compositum duplex Y-typus signatio cum oleo repositionis compensatio, humilitas pressionis et longae vitae servitutis.

   5. Cushion: Pulvinar Independenter aptabilis aeris in utraque extremitate ad trahendum impulsum, vibrationem et strepitum minuendum.

   6. Sensor Layout: striatus trilineus (top / left / right) pro CMSE / DMSE magneticae virgae, angulus institutionis flexibilis.

   7. Interchangeability: ISO15552 dimensio vexillum, repositum directum pro SMC CP96S et FESTO DNC.

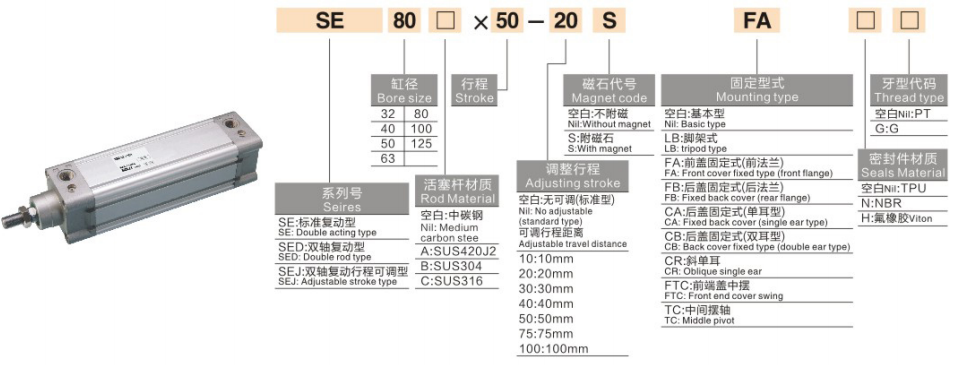

Complete Model Coding Regula

   1. Exemplar Exemplum：SE50-200-S-FA

   2. Exempla Latin

     -- SE63-150-S-LB: Bore63, i

     -- SED40-100-FB: Bore40, stroke100, virga duplex, tergo LABIUM ascendens

     -- BSE80-300-S: Bore80, stroke300, genus lockable cum constructo in magnete

Core Technical Specifications

Theoretical Mitte & excute Force @0.5MPa (Single Rod, Unit:N)

   1. Duplex Actus SE Single Rod

Adscendens genera & exemplum derivativum

   1. Adscendens Options

     - Basic Type: Direct institutionem per finem cap foramina

     -- LB Foot Mount

     -- FA/FB Flange: Front / tergo LABIUM ad vertical fixture installation

     -- CA/CB Clevis: Single/duplex Clevis ad motum adductius CARDINATUS

   2. Main Derivative Series

     -- SE / SED / SEJ: Una virga, duplex virga, plaga aptabilis virga duplicata

     -- BSE: Lockable cylindrus pro media positione arbitraria

     -- Summus temperatus nativus versionis: Specialis sigillum pro -20~+150℃

III-Step Fast Electio Guide

   1. Bore lectio: Calculate falcem requiri, servate ≥50% marginem salutem; prioritize SE pro gravi onere & plaga longa.

   2. Plaga confirmationis: Add 10~20mm marginem salutem; vexillum max plaga 1000mm, nativus usque ad 1800mm.

   3. configurationis matching

     -- Position feedback: Select SE-S exemplar magnetis, inserere CMSE/DMSE virgas magneticae;

     -- Adscendens: LB pes ascendens pro onere horizontali, FA flange ad institutionem verticalem;

     -- Intermedia densis postulationem: Elige BSE columpnam lockable.

Una sententia Summarium

     SOLH SE ISO15552 Ligamentum cylindricum liberum virgae quadratae directe restitui potest FESTO DNC et SMC CP96S, pulvino aereo aptabili instructo et formis incedentibus copiosis, perfecto longi ictu lineari actuonte pro instrumento instrumenti medii gravis oneris automationis.
