Brand: SOLH by Richge Technology

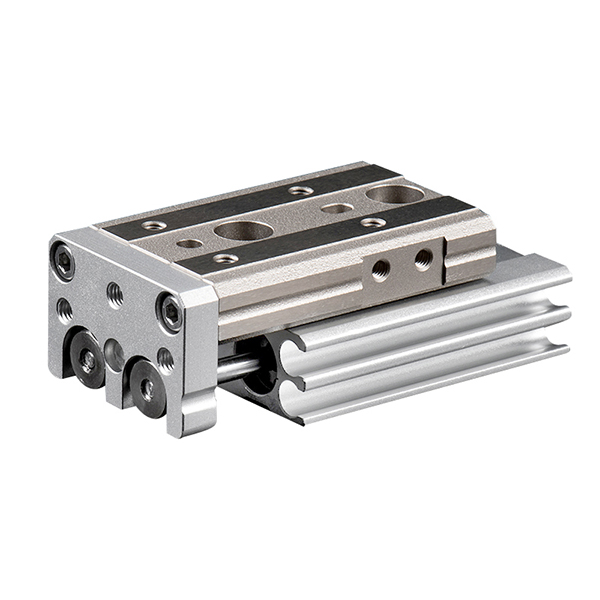

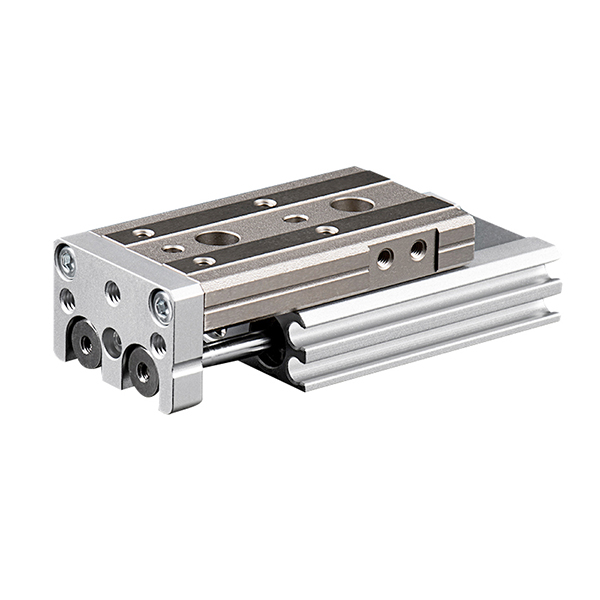

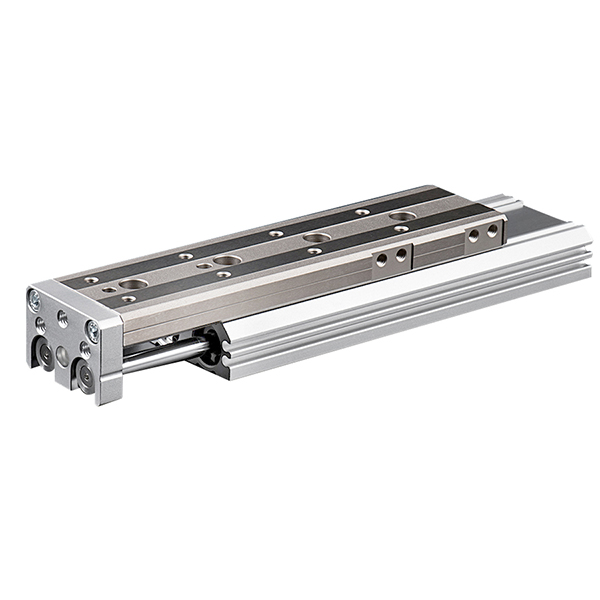

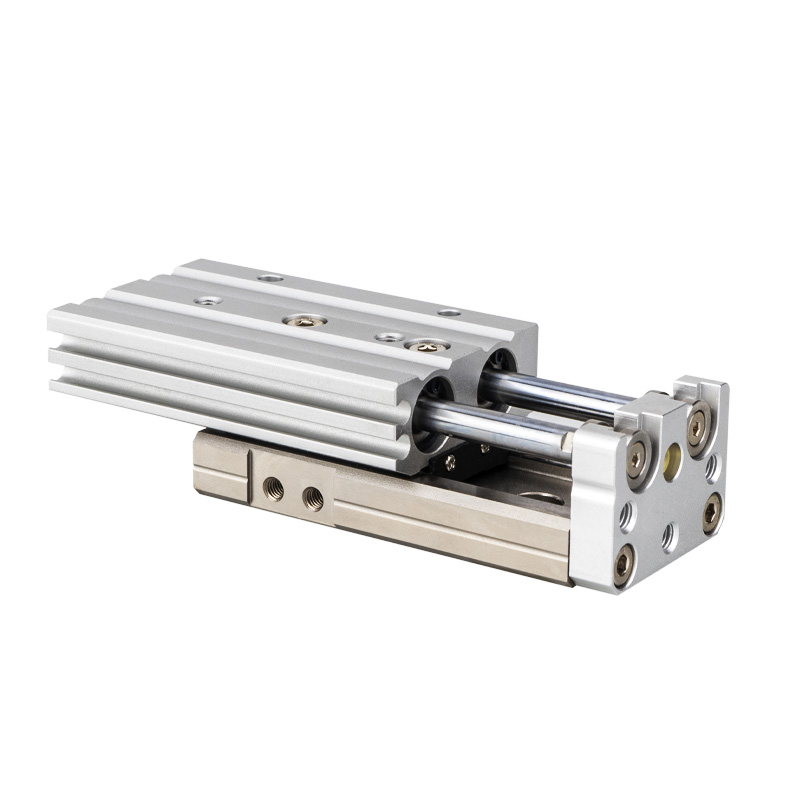

Series SOLH MXQ est tabula lapsus oeconomicus compactus pneumaticus egens rationem duplicem pistonis agens et globulus ductor cancellorum recirculatus. Adoptans ultra tenuem et levem structuram integratam, motum stabilem tradit medium-praecisionis linearis cum repetita accuratione ±0.02mm. Ut sumptus-efficax alternatio "cylindrici + externi ductor" combinationem traditam, valde reducit apparatum gratuita servata certa operandi effectus. Specimen ad tractationem generalem automated et exactionem regulae conventus missionum, praefertur fundamentales lineas mittentes solutionem pro linearum productione massa automated.
-- Dual-Piston Geminus-agens Drive: duplicem pistonis structuram instructus quae duplicem output impulsum unius cylindrici labitur eadem magnitudine lapsus praebet. Motum linearem synchronum et stabilem praestat cum nulla inclinatio vel deflexio in operatione cyclica alta frequentia.
-- Recirculating Ball Guide Rail: Adoptat non-preloaded recirculare pilam ductor design, aliquam levem onerationis motum et humilem fabricandi sumptus. Firmum ±0.02mm servat locum accuratam repetere, mediumque praecisionem automation requisita plene convenire.
-- Ultra tenues & PERFUSORIUS Integrated Corpus: Cylindrus integratus et tabulae lapsus structurae 10% inferior in altitudine et 22% levior in pondere quam series MXS, intellegens magis compactam institutionem extensionem pro instrumento spatio-limitato.
-- Flexibile trilineum Adscendens: Fundum sustinet, latus et axialem tres directionem figens cum cautela precisionis clavorum foraminum positio. Simpliciorem reddit in-situm institutionem ac modum positionis, altiore conventui augendo efficientiam.
-- Instructa in Magnetic Inductione Design: Anulus magneticus internus Latin cum reservatis striati ad D-M9□ et A93 latus, series magneticas virgas. In rubore adscendens consilium impedimentum structurarum vitat et stabilem opinionem praebet feedback signo.

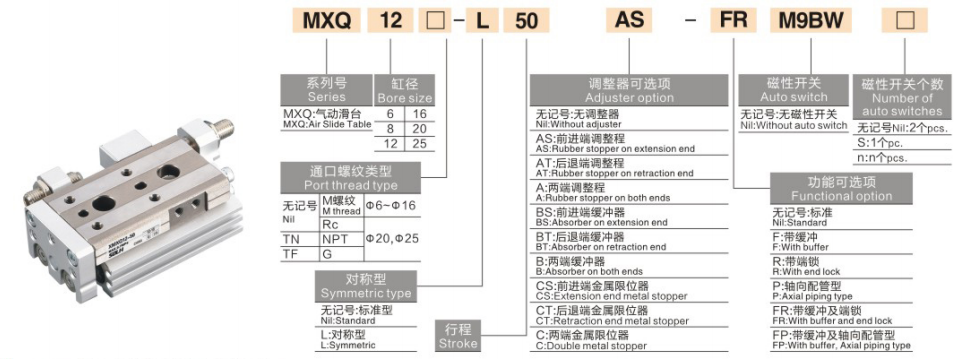

1. Exemplar Exemplum: MXQ16-50AS-M9BW
|
Position |
Code |
Specification Description |
|
1 |
MXQ |
Series Code: Recirculating Ball Guide Dual-Cylinder Slide Table |
|
2 |
6/8/12/16/20/25 |
Bore Size (mm) |
|
3 |
10/20/30/40/50/75/100/125/150 |
Standard Stroke (mm) |
|
4 |
Blank/AS/AT/A |
Plaga Temperatio: Blank=Non temperatio; AS=Front finem 0~5mm temperatio; AT=Tergo finis 0~5mm temperatio; A = Dual-finem 0~5mm temperatio |
|
5 |
M9B/M9N/A93 + W/L |
Magnetic Switch: M9B(NPN)/M9N(PNP)/A93; Filum Longitudo: W=1m / L = 3m |
|
6 |
FR/B |
Suffixum libitum: FR = limbus axialis; B = Dual-finem rubber quiddam |
2. Ordo Reference Exemplum Latin
-- MXQ20-75A-FR-M9NL: Bore 20mm, plaga 75mm, plaga finis dualis commensuratio, limbus axialis, PNP commutatio magnetica cum 3m longitudine filum
|
Parameter Item |
Data technica |
|
Bore Size Range |
6/8/12/16/20/25 mm |
|
Standard Plaga Range |
X ~ 150mm (augendae cum mole) |
|
Operatio Modus |
Duplex Actus |
|
Opus Impetus dolor |
0.15~0.7 MPa (Optimal: 0.5 MPa) |
|
Probatur Pressura |
1.05 MPa |
|
Ambiens Temperature |
-10℃ ~ +60℃ (non congelatio) |
|
Repetere Positioning Sagaciter |
±0.99 mm |
|
Maximum operating velocitate |
50~500 mm/s (schedula horizontalis ≤300 mm/s commendata) |
|
Modus quiddam |
Flexilis quiddam Latin; hydrau quiddam ad libitum (praeter MXQ6) |
|
Air Portus Location |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
Lubricatio Modus |
Oleum Free Operatio |
|
Adscendens Methodus |
Imo / Latus / Axial trilineum fixio cum positioning pin foramina |
Nota: Onus capacitatis cum longiore ictu decrescit et celeritas operativa altior; salus factor ≥2; verticali onus postulat licita Aureus verificationis
|
Bore (mm) |
Exemplar |
Theoretical Mitte (N) |
Max Horizontalis Lond (kg) |
Max Vertical Lond (kg) |
Pondus (kg) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. Prior Application missiones pro MXQ Series
-- General Automated Tractantem: Perfecta translatio cyclica parvarum partium electronicarum, terminalium, partium plasticarum et adfixarum modularum leves cum exactione normarum requisitorum.
-- Sumptus-sensitivo Automation Projects: Ut sumptus-efficax alternatio ad seriem MXS summus praecisionem, altiore apparatu impensas reducit plus quam 30% servato stabilis fundamentalis effectus.
-- Ultra-Foedus Space Layout: Features corporis inferioris altitudinis et levioris ponderis quam MXS labitur, salvis spatii institutionis verticalis pro magno apparatu automated compacto.
-- Medium-Precision lux-Locus Operationis: Specimen ad condiciones operandi cum ±0.02mm positione postulationis nec altae rigiditatis nec gravia torques resistentiae requisita.
-- Summus Frequency brevis Stroke Revolutio: Fiducia diuturno repetito operationi intra 10~50mm brevem ictum, efficaciter reponat traditionalem cylindri fissuram et iuncturas ductor externos.
2.MXQ vs MXS vs MXH | Core SMC Slide Table Comparison
|
Comparatio Item |
MXQ (Recirculating Ball / Economical) |
MXS (Crux Rollerus / Precision) |
MXH (Ultra-Narrow / Long Stroke) |
|
Dux Type |
Recirculating Ball (Non-preloaded) |
Cross Rollerus (Preloaded, Nulla Clearance) |
Ultra-Narrow Ball Guide |
|
Positioning Sagaciter |
±0.99 mm |
±0.01 mm |
±0.03 mm |
|
Rigidity / Torque Resistentia |
Medium (Puer Aureus gravibus resistentia) |
Altissima (excellentissima resistentia anti-deflexionis & torques) |
General |
|
Plaga Range |
10~150 mm |
10~150 mm |
5~60 mm |
|
Pretium Level |
Low (High cost perficientur) |
Medium-High |
Medium |
|
Pondus |
Levissima |
Medium |
lux |
|
Optimus Application |
General automatio, sumptus efficens upgrading |
Subtilitas conventus, anti-declinatio condiciones operantes |
Operatio plagae longae, ultra-angum spatium angustum |
-- Bore Location Matching: Elige convenientem molem boream secundum workpiece pondus et directionem institutionis. Potestatem oneris horizontalis intra L% valoris aestimati et onus verticalis intra 25% valoris aestimati ut operatio diuturna stabilis conservetur.

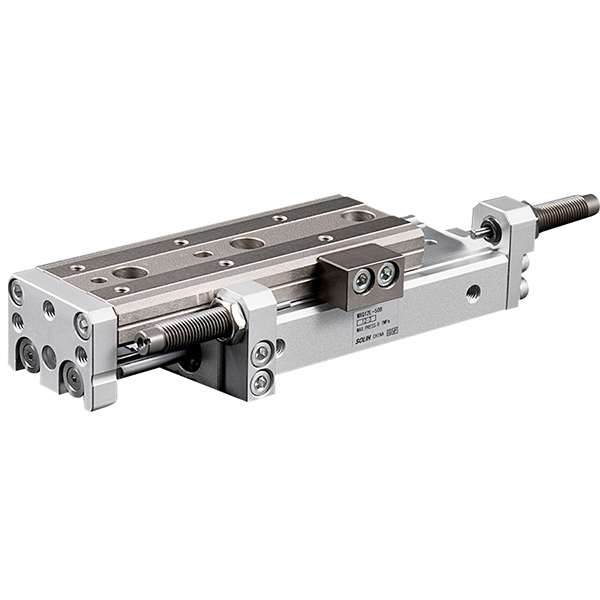

-- Plaga Electio & Margin Reservation: Subsidium 5~10mm plagae marginis in exemplari lectionis. Accipe AS/AT/A subtilis commensurationem suffixo (0~5mm torulo), si certa calibratio ictum desideratur.
-- Flexibile Adscendens ElectioImo ascendens ad materiam horizontalem pertractandam; latus adscendens ad lateralem institutionem certam; ad axem axialem ascendentem pro Z-axis positis et multi- stratis instrumentis collectum.
-- Quiddam configurationis Optimization: Latin rubber buffer for conventional low-speed operation. Instrue quiddam libitum hydraulicum, cum celeritas operating 300mm/s vel pondus 5kg excedit (non applicatur ad exemplar MXQ6).
-- Position Deprehensio configurationis: Compatible cum M9B/M9N/A93 permutationes magneticae. Dual-latus infixae striatae subsidium dual-switch institutionem ad cognoscendum accurate extendere/retractare in-loci signo dato.
SOLH MXQ series oeconomica pneumatica lapsus tabulam levem ponderis recirculationem globi ductoris et structuram duplicem piston integratam induit, featurans corpus ultra leve tenue, ±0.02mm medium firmum praecisionem et costum humile, inserviens pro optimo sumptu efficax substitutio pro traditionalis cylindrici compositionibus pro communi industriae automationis et levi praecisione congregationis.
