Brand: SOLH by Richge Technology

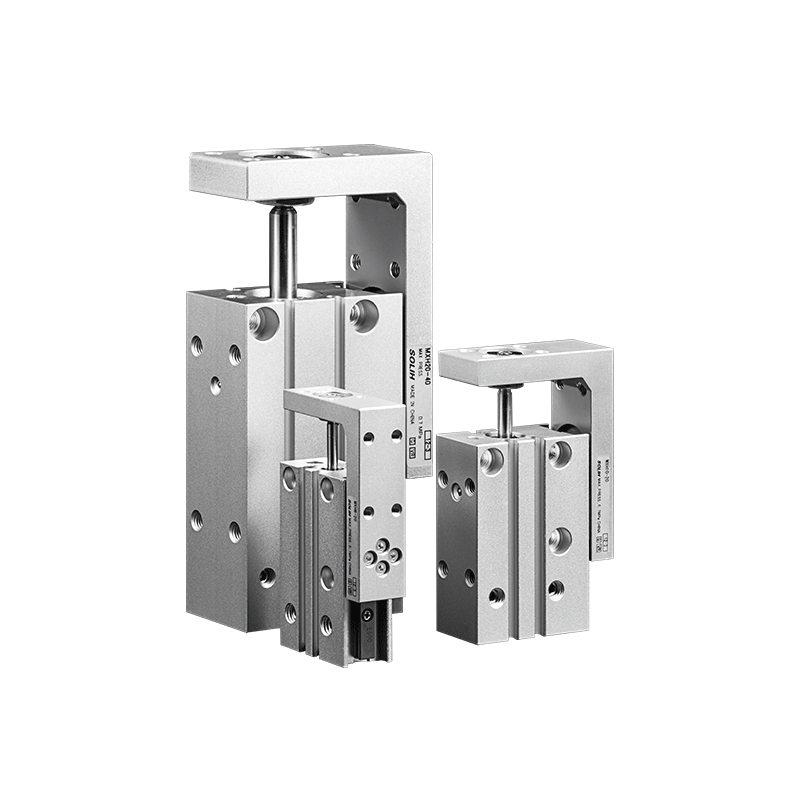

Series SOLH MXH est tabula slide pneumatica compacta angusto-typo instructa cum systemate globoso lineari duce. Integrating leve consilium, alta rigiditas, et plaga extensa perficiendi usque ad 60mm, latitudo corporis ultra-angumta notat quae spatii institutionem significantem servat. Cum excellenti anti-deflexione oneris capacitatis et mediae praecisionis positionem capacitatis, specialiter optimized est pro parte multi- lapsus institutionis et praecise translationis operationum in missionibus valde constrictis automatis, inserviens pro ideali solutione electronicarum 3C electronicarum et praecisione automationis.
-- Dual-Piston Coegi Structure: Anconem duplicem agendi incessus modum adoptat, firmum output tradens vim et operationem praestantem synchrono perficiendi, constantem motum linearem in opere cyclico magno procurans frequentiam.
-- Infinita Circulatio Ball Guide Rail: instructus sine fine globulus globulus ductor linearis cancelli, princeps structurae rigiditatis et eminentia motuum linearium stabilita. Parallelismus iter intra 0.05mm moderatur propter breves ictus, efficaciter motum jitterarum et declinationis vitando.
-- Ultra-Narrum Corpus Foedus: Optimized angusta-latitudo structurae, multo gracilior quam traditum MXQ et MXS series tabularum lapsus, perfecte sustinens densum latus dispositio multiplex labitur ad maximize instrumenti spatii utendo.
-- Superior Anti- Offset Load Capacity: Aureus licitus est circiter VI temporum seriei traditorum MXU, magno resistentia auctus ad onus eccentrici et cantileveri, accommodans condiciones unilaterales vi implicatae.
-- Multi-directional flexibile instruitur: subsidia 4-via transversa per foramina ascendentes/filata foramina et foramina staminea longitudinalia. Par cum 3-lateris limbis designans, diversae institutionis occurrit et in extensione limbis requisitis pro structurarum instrumentorum angustis et reclinatis.
-- Universalis Sensor Accommodatio: In magnetico anulo constructo ut vexillum, cum duali-latere sulci sensoriis, compatibilibus cum D-M9□ et A93, series magneticas virgas, animadvertens accuratam plagam positionis detectionis et feedback insignem.

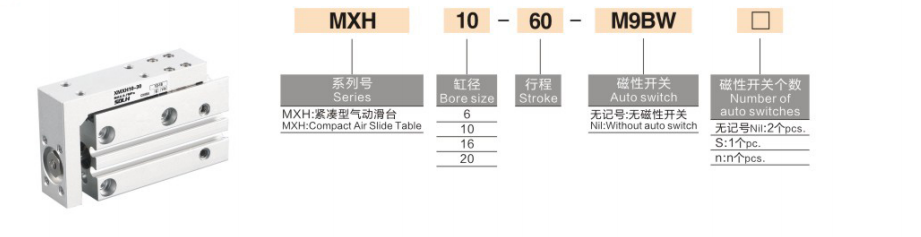

1. Exemplar Exemplum: MXH16-50Z-M9NL
|
Position |
Code |
Specification Description |
|
1 |
MXH |
Series Code: Compact Narrow-Typus Pneumatica Slide Tabula |
|
2 |
6/10/16/20 |
Bore Size (mm) |
|
3 |
5/10/15/20/25/30/40/50/60 |
Standard Stroke (mm) |
|
4 |
Z/Blank |
Ring magnetica (configuratio Standard, plerumque omittitur) |
|
5 |
M9B/M9N/A93 |
Magnetic Switch: M9B(NPN)/M9N(PNP)/A93 |
|
6 |
W/L |
Filum Longitudo: W=1m / L = 3m |
2. Ordo Reference Exemplum Latin
-- MXH10-30-M9BW: Bore 10mm, plaga 30mm, NPN magneticum transitum cum 1m longitudine filum
|
Parameter Item |
Data technica |
|
Bore Size |
6 / 10 / 16 / 20 mm |
|
Standard Plaga Range |
5~60 mm |
|
Operatio Modus |
Duplex Actus |
|
Opus Impetus dolor |
0.15~0.7 MPa |
|
Probatur Pressura |
1.05 MPa |
|
Ambiens Temperature (cum switch) |
-10℃ ~ +60℃ |
|
Repetere Positioning Sagaciter |
±0.99 mm |
|
Travel Parallelismus |
≤0.05mm (plaga ≤30mm); ≤0.1mm (plaga 40~60mm) |
|
Maximum operating velocitate |
50~500 mm/s |
|
Modus quiddam |
Dual-finem quiddam rubber (vexillum) |
|
Air Portus Location |
M3×0.5 (φ6); M4×0.7 (φ10); M5×0.8 (φ16/20) |
|
Lubricatio Modus |
Oleum Free Operatio |
Salutis factor ≥2; Verticali onus postulat licita Aureus verificationis
|
Bore (mm) |
Theoretical Mitte (N) |
Max Horizontalis Lond (kg) |
Max Vertical Lond (kg) |
Pondus (kg) |
|
6 |
12 |
0.5 |
0.25 |
0.08 |
|
10 |
28 |
1.2 |
0.6 |
0.15 |
|
16 |
70 |
3.0 |
1.5 |
0.42 |
|
20 |
110 |
5.0 |
2.5 |
0.72 |
|
Bore (mm) |
Momentum pice Mp |
Yaw Momentum My |
Momentum Roll Mr |
|
6 |
0.81 |
0.81 |
1.40 |
|
10 |
1.69 |
1.69 |
3.19 |
|
16 |
3.49 |
3.49 |
6.47 |
|
20 |
5.86 |
5.86 |
11.66 |
1. Prior Application missiones pro MXH Series
-- Spatium valde coactum Equipment: Ultra strictum corpus consilium densum lateri-by-side institutionem plurium tabularum lapsorum sustinet, instrumento interiorum automated perfecte congruens miniaturised.
-- Medium-Precision Long Stroke Operations: Maximum ictum usque ad 60mm cum ±0.02mm accurationem repetere, stabilitatem cylindrici ordinarii pneumatici longe excedentem, occurrens translationis medium praecisionem longi itineris postulat.
-- Lux-Locus High-Frequency TRANSFERENDIS: Specimen tractationis cyclicae ac positionis partium electronicarum, terminalium, partium plasticarum parvarum et instrumentorum adfixarum praecisio.
-- Anti- Offset Lond Conditionibus Operationis: Praeclara torques resistentia dat operationem stabilem sub unilaterali vi et cantilenis missionibus institutionem solvens deflectentem et iurgia problemata vulgarium lapsus.
|
Comparatio Item |
MXH (Narrow & Long-Stroke) |
MXQ (Type oeconomica) |
MXS (Type High-Precision) |
|
Corpus Latitudo |
Ultra-Narrow (Optimus for latus-by-side adscendens) |
Medium |
Lata |
|
Positioning Sagaciter |
±0.99 mm |
±0.99 mm |
±0.01 mm |
|
Plaga Range |
5~60 mm |
10~150 mm |
10~150 mm |
|
Rigidity & Torque Resistentia |
Fortis |
Medium |
Fortissimum |
|
Pretium Level |
Medium |
Humilis (cost-effective) |
Medium-High |
-- Bore Location Matching: Imperium horizontale onus intra L% de valore aestimati et onere verticali intra 25% valoris aestimati, cum factore securitatis praestiti non minus quam 2 operandi firmum diuturnum curet.
-- Reservatio plaga: Subsidium 5~10mm, plaga margine in delectu; vexillum maximum ictum seriei MXH est 60mm ad vitandum modum ictum et meliorem vitam serviendi.
-- Adscendens Modus Electio: Elige transversalem ascendentem pro ultra-angusto spatio layout; adoptare longitudinalem ascendentem pro reclinatis et multi- strati institutionem missionum ad conservandum altiore apparatu spatii.
-- Quiddam Optimization: Instrue quiddam hydraulico cum velocitate operativa 300mm/s vel pondus 3kg excedit, efficaciter minuens impulsum et vibrationem terminalem.
-- Sensor configurationis: dual-latere sulci sensorem duplicem institutionem magneticam transindi sustinentes, accurate in- loco deprehendendo animadvertens utriusque plagas extendere et retractare ad plenam icti positionem vigilantiam.
Una sententia Summarium
SOLH MXH series stricta compacta pneumatica lapsus tabellae lineamenta ultra-angum corpus, alta torques resistentia, 60mm plaga longa et ±0.02mm media praecisio, cum 4-parte ascendentis et operationis olei liberae, cum optimalis cost-efficax solutio ad densam institutionem et levem sarcinam alta frequentia praecisio translationis in spatiis angustiis automatis.
