Brand: SOLH by Richge Technology

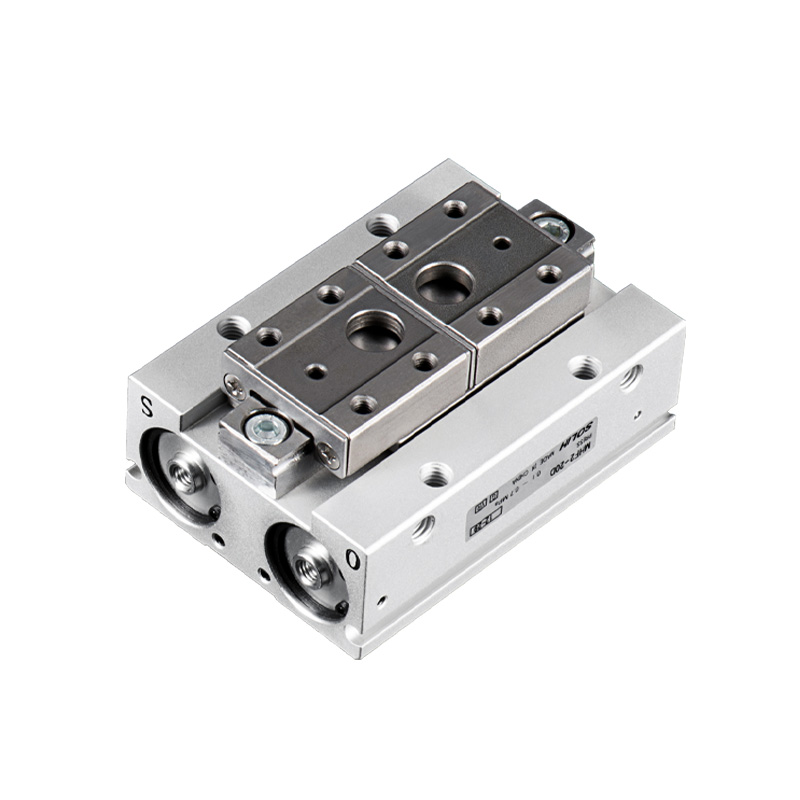

SOLH MHF2 series ultra piston-plana dual-pistonalis lineae duce 2-mandicularis parallela grippis est. Core ellipsis: corporis altitudo tantum 1/3 instar MHZ2 gripper, efficaciter minuere finem flectionis momentum, servato altae positionis praecisione. Plaga ad libitum tribus iugis praesto est. Quattuor latere adscendens structuram. Specialiter designatum est ad applicationes ultra-spatiales humiliores summas praecisiones: exiguum modulorum linearium, parvarum robotarum EOAT, semiconductorium, electronicarum et statio collectae accuratae.
-- Structure: Dual piston + praecisio lineae regulae clausurae (Φ25/Φ32 pilam circulentam ducendo adoptabit). Motus maxillae lineares purae parallelae sine inclinata, altae rigiditatis. Aluminium offensionum agmen, fauces chalybis immaculati, in annulo magnetico constructo. Quattuor latus magneticum transiens striatus adscendens; optiones inscendentes: foramen deorsum percussoque / latere perforatum perforatum / per institutionem foraminis.
-- Actionis genus: Duplex solum agens D (bidirectionale aeris imperium, nulla versio agendi una). In gutture valvae aedificatae ad celeritatem mobilem aptabilem et operationem lenis.
-- Propositum ultra-planum: Altitudo circa 66% redacta cum MHZ2 sub aequali vi clamping, valde deprimens finem inflexionis momentum et stabilitatem melioris positionis.
-- Plaga configuration: 3 plagae optiones per bore: D(Short) / D1(Medium) / D2(Longum) ut diversae latitudinis workpieces aequare.
-- Positiones accuratae: accurationem repete ±0.04~± 0,05mm, firmum sub alta frequentia revolutio.

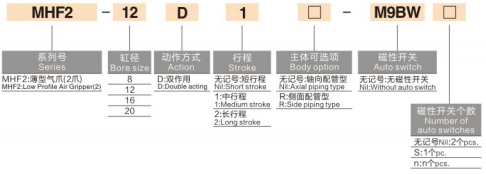

1. Exemplar Exemplum：MHF2-16D1-S-M9BW
|
Segmentum |
Code |
Descriptio |
|
1 |
MHF2 |
Series: Ultra-tenues parallelae gripper |
|
2 |
16 |
Bore magnitudinem: 8,12,16,20,25,32mm (Φ25/32 novam magnam speciem) |
|
3 |
D/D1/D2 |
Plaga gradus / D = plaga brevis / D1 = Ictum medium / D2 = Ictum longum |
|
4 |
-S |
Anulum magneticum optio Magnes non; S = In Anulum magneticum ad magneticam transitum |
| 5 | -M9B |
Magneticum genus M9B(NPN) / M9N(PNP) / M9P Filum longitudinis: vexillum 0.5m; W=1m L=3m |
|
6 |
Suffixum inscendens codice |
Blank = Latin foramen perforatum 2 = Per foraminis inscensum Maxilla una typum fixum |
2. Exemplum Ordinis Latin
2.1 MHF2-20D2-S-M9BW
Bore 20, longum ictum D2, anulum magneticum constructum, magneticum M9B cum 1m cable transitum.
|
Parameter Item |
Standard Specification |
| Maxilla Quantity |
2 fauces, foramen linearem parallelam puram & claudendo |
| Operatio Modus |
Duplex agens solum (Non unum agens variant) |
| Operans Pressura |
Bore 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (Optimam pressionem: 0.5MPa) |
| Probatur Pressura |
1.0 MPa |
| Ambiens Temperature |
-10 ~ 60℃ (non vico in medio aere limbis) |
| Repetere Position Accuracy |
Bore 8/12：±0.05 mm Bore 16~32：±0.04 mm |
| Max Operating Frequency |
Ictum breve (D):120 cpm Medium/longum ictum(D1/D2): 60 cpm |
| Air Portus Thread |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| Lubricatio |
Operatio olei libera; NSF-H1 cibum gradu adipem ad libitum |
| Installation switch |
Quattuor laterales slide sulci, magneticus switch utrinque institui potest |
| Adscendens Options |
Solum, latus, per foramen, multi directionem institutionem universalem |
|
Bore (mm) |
Plena Model |
Single Jaw Travel (mm) |
Max Summa (mm) |
Clamping Force(N) |
Corpus altitudo (mm) |
Net pondus (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Maximus Nota: Clamping vis decrescit extensio maxillae longitudo L augetur. Deprecanda est licita inclinatio temporis in delectu, factor salutis ≥1.5.
-- Installation space stricte limited & height restricted: Moduli lineares graciles, minimi robot finis effectoris
-- Exige momentum humile inclinatum, stabilium parallelum alta praecisio: semiconductor, 3C electronicus, praecisio ferramentorum conventus.
- Flexibile plaga matching postulationem elige brevem / medium / longa plaga ad accommodare diversis workpiece latitudines
-- Opus multi-angulum adscendens & dual-side deprehensio pro pacto mechanismo integrali
-- Select bore size & ictum secundum altitudinem coactionis et workpiece latitudo: prioritas sequence D(brevi) → D1(medium) → D2(longum)
-- Adde suffixo -S annulum magneticum + M9B/M9N/M9P switch si maxilla aperta/clausa positione feedback requisita PLC
-- Adscendens lectio: foramen percussoque Latin (per annum); suffixo -2 ad per foraminis institutionem idonea ad gracili suggestu atque uncis
-- Load check: Imperium maxilla extensio longitudo L; permissam nimiam vim felis curvi momentum
-- Grande peperit Φ25/32: Accipe globum rotundum gerens rectorem, rigiditatem altiorem pro mediocritate gravioris operis.
SOLH MHF2 ultra graciles duplices agentes parallelae pneumaticae grippae notae ultra-humilis designatae profile, tres gradus optionum ictuum, quatuor latus ascendens et ±0.04~±0.05mm alta praecisio, cum compatible M9 series magneticae virgarum instructae, specimen humili- flexae momenti compactae solutionis in minima robot EOAT, semiconductoris et 3C praecisionis congregationis automationis.
