SOLH MHC2 Series Angularis Pivot Pneumatica Gripper Full Product Introduction

Brand: SOLH by Richge Technology

Product Overview

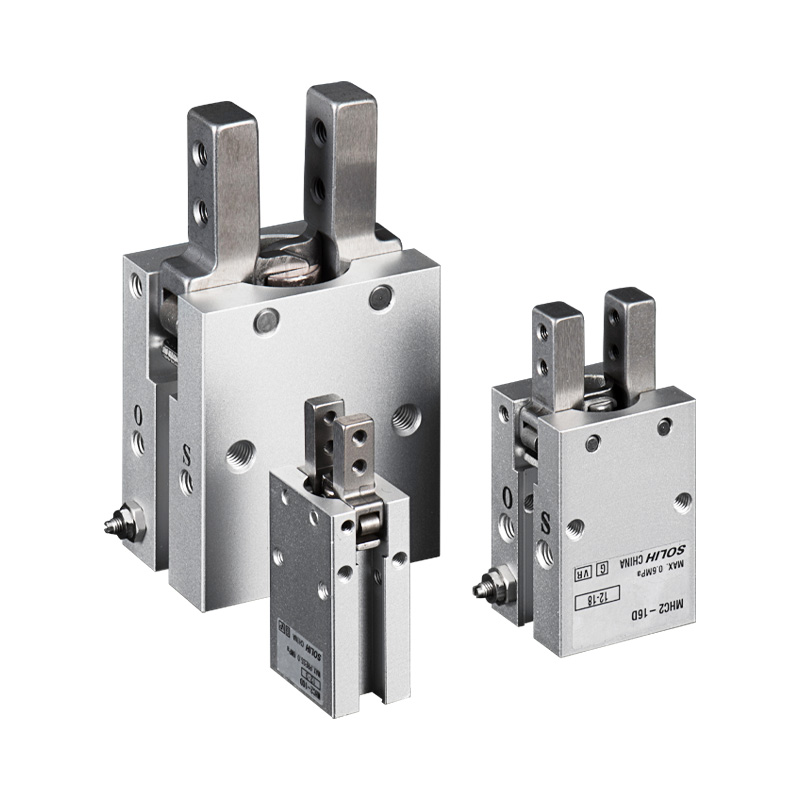

     SOLH MHC2 series est cardo angularis 2-mandida pneumatica grippis vexillum. Pistoris duplices agitati mechanismum scopuli propellentes, fauces circa punctum imum undiquo rotantur loco parallelae lineares peregrinationis. Maxima adductius maxillae angulus: 30°. Praesto magnitudinum borealium: 6/10/16/20/25mm. Duae operationes variantes: duplex agens (D) & simplex agens normaliter apertum (S). Inaedificata suffocare valvulas aptabiles ad celeritatem expers. Compatible cum M9BW serie magnetica permutat pro aperta/clausa status feedback. Directum dimensiva commercium cum importatis MHC2

     Grippus complens MHZ2 parallelus: MHZ2 = fauces translationis linearis; MHC2 = gyratoriis faucibus adductius. Specimen pro spatiis institutionis in altissimis angustiis et in workpiece applicationes expolitio exterioris.

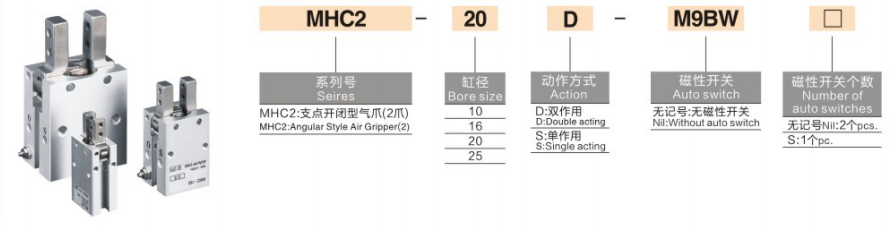

Complete Model Coding Regula

  1. Format: MHC2 - 16 D - - M9BW -

     -- MHC2: Series code, cardo angularis angularis

     -- 16: Bore size: 6 / 10 / 16 / 20 / 25 mm

     -- Operatio Modus

       * D: Duplex Agens — Aeris copiam fibulae, aerem e contrario solvo; princeps clamping torque, amet universale genus

       * S: Single agens NO Northmanni Open - Air copia fibulae; vere statim dimittit workpiece cum aerem Conscidisti

         Nota: Standard MHC2 non praebet ut singulae actiones normaliter clausae (NC) variant

     -- Medio segmentum: Corpus optionis (MHCA2 corpus breve / portum variantium extremum; blank = vexillum latus, exemplar port basis)

     -- M9BW: Magnetic switch

        * Blank = Non switch (anulus magneticus pre-installed, tantum adscendens socors reservatum)

        * M9BW / M9BL = solidus universalis status magneticus switch pro positione feedback

     -- Suffix: Quantitas virgarum magneticarum

        * Blank = II PCs vexillum (deprehendere utrumque Fibulae & release situ)

        * S = Tantum I una magnetica switch

  2. Exemplum Ordinis Latin

    MHC2-16D-M9BW：MHC2 vexillum angularis cardo gripper, portavit 16, duplex agens, 2pcs M9BW virgas magneticas, vexillum latus corporis port.

Opus Principium & Core Competitive Commoda

  1. Versorium Rocker Adductius Mechanismum

     Faucibus circumvolvatur undi. Apices maxillae externam aperiunt, cum aperiunt. Perfice ad latus exterius clamping ubi parallelae grippers periculum mechanicae interventus ob insufficiens spatium profunditatis. Adductius range: +30° ~ -10°.

  2. Symmetric Dual Piston Coegi

     Magna sonantia generat Aureus; utrumque fauces validam synchrone cum librato onere. Suffocare valvulae uno modo inaedificatae, nullae extra celeritatem moderandi caerimonias ad aperiendum/occludendum velocitatem requiruntur.

  3. Low Altitudo Foedus Corpus

     Tenuis adumbratio, magna pro minimatura roboti effectoris finis et cistulae institutionis coartata.

  4. oleum Free Operationis

     Longum servitium uncto prae-repleto apud officinas, compatibile cum sicco percolato aere compresso ad cyclum continuam.

  5. Magna Position Deprehensio Promptus

     In anulo magnetico constructo, cum M9BW virgas ad operandum signum maxillae ad PLC tradendum, ad iudicium faciendum opus est.

  6. Multi-directional Adscendens Base

     Pin foramina locans et percussoque in superficie ima perforata ascendens; horizontalibus & verticalibus adscendentibus subnixa. Consuetudo fixtura extensa in fauces aptari potest.

Unificata Tabula Specificationis Generalis Technical

Torquent mensam @0.5MPa (Unit: N·m)

Electio Comparison: MHC2 Angularis Gripper VS MHZ2 Parallel Gripper

GRADATUS Electio Guide

  1. Operatio Modus Electio

     -- 24h continuum massa automatio, maximus clamor torques → D agens duplex (malle amet)

     -- Hot urgeat / stampans stationes, auto emissio ad vitare workpiece comminuendi post damnum potentiae → S singula agendi NO

        MHC2 vexillum series sine NC potentia-off custodia generis. Si fibulatio permanens post potestatem incisam requiritur, seriem MHZ2-C elige.

  2. Opus conditionem judicii

  Prioritize MHC2 si:

     -- Limited instrumenti profunditatis; parallel linearis gripper intermiscetur frame in peregrinatione

     -- Parte pastio processus, capto workpiece ab exteriori circumferentia

     -- Exterior clamping ad parvas plasticas housinges, galeros utres, partes tubulosae

     - Mini robot EOAT requirit tenacior compacti ultra tenuem adumbrationem

  MHZ2 loco elige si:

     Sine gyratorio torques firmum sitas

     -- Longa consuetudo fixture extensa requiritur (graves torque attenuationes periculo)

     -- Ultra alta repetere positio ± 0.01mm est amet

     -- Power-off permanent clamping (NC normally closed) required

  3. Signum Deprehensio Bene

     -- Plene productio latae lineae cum PLC workpiece identificatio → Equip M9BW virgas magneticae

     -- Simple fixtura manualis sine logica latae sententiae → Basic exemplar sine switches

Typical Industrial Application missiones

     -- 3C Automation: Outer clamping of plastic housings & connectors, miniature component assembly

     -- Packaging Machinery: Capsula utrem legendo, translatio lateralis cistarum parvarum materialium

     -- Inspection Tooling: Exteriore positioning pro tubulosis et cylindricis workpieces

     Mini robot finis effector ad latus vagum & locum in angustiis

     - Iniectio armorum auxiliaribus fingens: Demolding & lecturum Micro plastic partes

Standard Matched Pneumatica Circuitus

  1. Ambitus: Circuitus Generalis Duplex Actus Gripper

     AFC aeris servitium unitatis → 4V210 5/2 valvae solenoidis → PU6 tubing → gripper angularis MHC2 (M9BW virgas ad PLC input iunctas)

  2. Ambitus II: Communiter Open Safety Circuit (Auto remissionis cum potestate damnum)

     -- AR pressio regulatoris → 3V 3/2 valvae solenoidis → MHC2-XXS unius agentis NO gripper

Operatio & Sustentationem Cautiones

     -- Install AF series 5μm subtilitatem aeris sparguntur fluminis; pulvis intrantes cardo iuncturam faciam jamming.

     -- Extensio fixture extensionis longitudinis minimize; iam adfixa ducunt ad gravem efficaciam vim reductionis et periculum workpiece lapsus.

     -- Eccentricum fuge grave onus; vis unilateralis accelerat pins gestantes versorium.

     -- Adjust maxillae velocitatem gradatim in suffocando aedificatam; celeri summus celeritate impulsum workpieces laedet.

     -- Sigilla sacra non resistunt validis acidis, alcali & organicis solventibus; fluorinum Flexilis sigillum nativus versionem pro ambitus mordax.

Una sententia Summarium

     SOLH MHC2 cardo angularis adductio pneumatica gripper gyratorii maxillæ mechanismum cum D/S modos operationis in modum rotundi constructum in celeritate suffocare, compactum humilem profile pro parte exterioris involvens clamitatio in stationibus angustis altissimis, compatibilis cum M9BW magneticis permutationibus, late pro utrem pileo, habitationi plasticae et parvae particuli fasciculi et minimi in 3C grassante.
