Brand: SOLH by Richge Technology

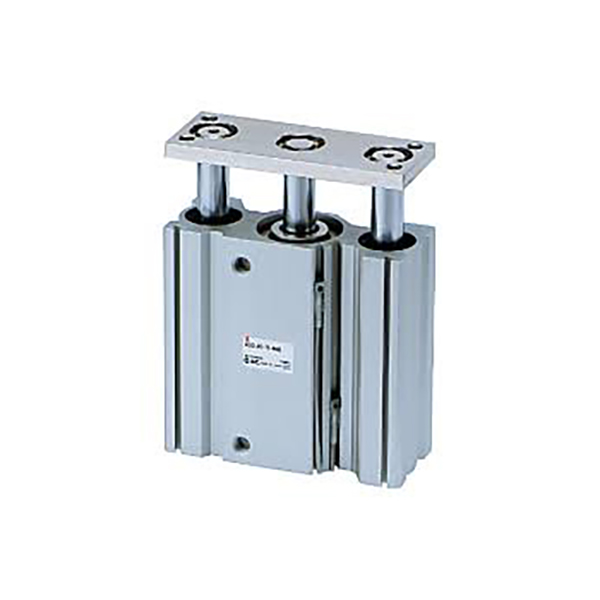

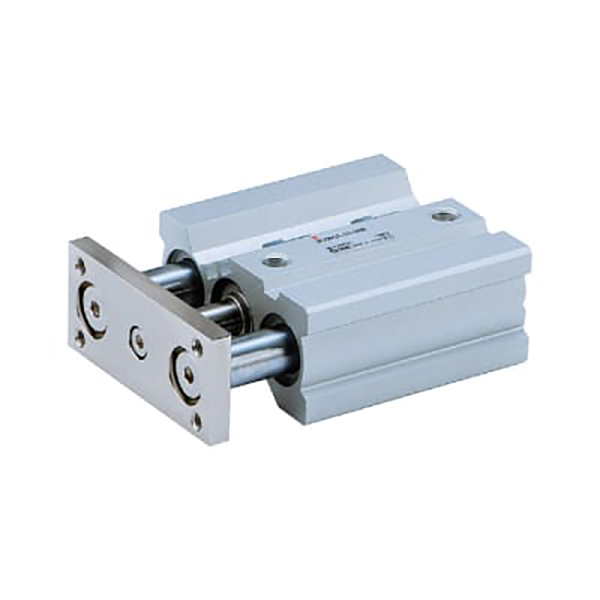

Series SOLH MGQ est tenuis virgae cylindricae integrae integrae ad stationes automationis spatium coactae destinatae. Adoptans ultra-tenuem structuram rector integratae virgae, praestantissimum onus laterale resistentiae tradit et summus praecisio anti-gyrationis effectus. Tegens plenam extensionem ab φ12mm ad φ100mm, series praebet duo nuclei figuras gerentes: MGQM labi ferens et MGQL pilam gerens. Late applicatur ad accuratam impulsum, elevationem, fabricam sistendi et positionem missionum quae requirunt institutionem compactam, rigidam directionem et operationem nullae-declinationis.
• Ultra Thin Integrated Corpus: Dux virgarum et corpus cylindricum integraliter formatur, altiore crassitudine secans per 50% comparatum cum cylindris ductore traditis. Optima electio est pro magno pacto instrumentorum consiliorum et spatii-limitatorum institutionum extensionum.
• Dual-Guide High Rigidity Structure: Virga symmetrica ductor subsidii valde auget onus laterale resistentiae, cum capacitate oneris lateralis plus quam dupla quae cylindri spissi ordinarii. Efficaciter resistit flexioni et tortioni, accommodans ad condiciones eccentrici oneris et impulsui operanti.
• Classis eduxit Anti-Rotation Accuracy: MGQL globus gerens genus ultra-altae non-revolutionis accurationem attingit ex ±0.04°~±0.08° (superiore subtilitate cum bore maiore); MGQM lapsus type offert stabilitatem accuratam positionis ±0.05°~±0.10°, diversae accurationis positionis postulatorum occurrens.
• Dual supportantes configurationis pro plena missiones: slide ferens (MGQM) pro gravi onere, pulverulenta et aspera ambitus parvo sumptu; globus gerens (MGQL) motus humilem friction ultra-lenis et summus frequentiae cycli precise.
• Standard Premium configurationis: In anulo magnetico constructo ad compatibilitatem magneticam commutandam, duplicem finem iuvantis buffers ad operationem stabilem, et oleum liberum sustentationem libero consilio, ad mundi ambitus industriales aptas.
• Plena Standard Specifications: Moles boreales completae ab φ12mm ad φ100mm, cum plaga vexillum ab 25mm usque ad 250mm vagantes, maxime medium et amplissimum onus automationem mittentes in missionibus involventes.

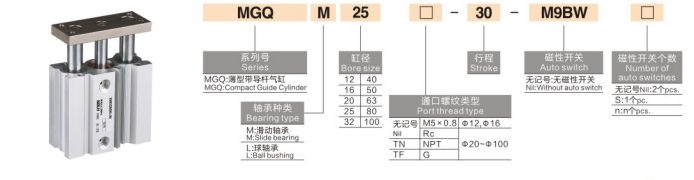

Exemplar Exemplum: MGQM32-50-M9BW-XB6
|
Code Segmentum |
Specification Meaning |
|
MGQ |
Series Code: Thin Integrated Guide Rod Cylinder |
|
M / L |
ferens Type: M=Carbon alloy slide gerens; L princeps subtilitatem pila afferentem |
|
12~100 |
Bore Size (mm): eminusque φ12/16/20/25/32/40/50/63/80/100 |
|
25~250 |
Standard Stroke (mm): 25/50/75/100/125/150/175/200/250 |
|
M9BW / 2M9B |
Magnetic libitum SWITCH: una vel dual virgas pro duplice fine positio deprehensio |
|
-XB6 |
Summus Temperatus Resistentia Bene: Opus temperatus -10℃~150℃ |
Standard Order Reference Exempla
• MGQM25-30: 25mm gerens, 30mm ictum, slide portans in typo
• MGQL40-75-2M9B: 40mm gerens, 75mm ictum, pila genus gerens cum duplice magnetico virgas
• MGQM50-100-XB6: 50mm boreas, 100mm plaga, summus temperatus resistens labii exemplar gerens.
(Standard test condiciones: 20℃ temperatus normale, pressus 0.5MPa aestimatus)
1. euismod laoreet condimentum
• Opus Impetus dolor: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• Ambiens Temperature: -10℃~60℃ (glacies libero conventional ambitu); -10℃~150℃ (XB6 summus temperatus version)
• Piston Operating Volo: 50~500mm/s (φ12~63); 50~ 400mm/s (φ80/100 portae magnae)
• Modus quiddam: Latin dual-finem rubber quiddam; ad libitum caeli pulvinar quiddam summus impulsum opus conditionibus
• Lubricatio Modus: Oil-free sustentationem-liberam operationem, idoneam ad officinas mundas
2. Theoretical Mitte Data (@0.5MPa, Unit: N)
|
Bore Size (mm) |
Theoretical Mitte (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. Product pondus Data (50mm Stroke, Unit: kg)
|
Bore Size (mm) |
MGQM Pondus (kg) |
MGQL Pondus (kg) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
Comparatio Item |
MGQM (Slide Bear) |
MGQL (Ball Ferens) |
|
supportantes Type |
Carbon offensionis slide bushing |
Summus praecisione pila linearibus bushing |
|
Load Capacity lateralis |
Praeclara (2 temporibus altior vulgaribus cylindris) |
Medium (prioritizes lenis operatio) |
|
Non gyrationis Accuracy |
±0.05°~±0.10° |
±0.04°~± 0.08°. |
|
Motus Characteres |
Superior gerunt resistentia et stabilitate operational |
Ultra-humilis frictio, ictum ultra-lenis, altum frequentia stabilis revolutio |
|
Locum missiones |
Gravis onus, pulverulentus ambitus, eccentricus onus, workpiece claudendi & sublationes |
|
|
Pretium Level |
Economical |
Premium |
1. Flexibile Multi-Montis Design
• Recta Corpus Adscendens: cochleae reservata foramina super, imo et latera superficierum ad directam determinationem; exempla supra φ32mm lineamentum 4 quadratum striati transitum ad magneticum switch institutionem omnidirectionalem, qua celeriter conventum et sustentationem efficiunt.
• Ad libitum Auxiliaris Adscendens: LABIUM (F) et bracket pedis (L) accessoria praesto sunt, multi-angulum horizontalem et verticalem foventes ut ad varios instrumentorum consiliorum structuras accommodandas.
2. Caput Industrial Applications
• Linea Automation TRADUCTOR: workpiece stoping, grabatus positioning et materialia sublatione; fortis impulsum resistentia impedit workpiece offset in summus velocitate importans et limitans.
• 3C Electronic Precision Processing: PCB paxillus eiectio, terminalis crimping positioning et lumen workpiece translatione; princeps anti-gyrationis accuratio nulla-deflexionis praecisionem conventus praestat.
• Packaging Machinery: Materiam impellens, silo portam mutandi et brevem distantiam materiam propellente; ultra-tenue corpus perfecte adaptat ad sarcinas compactas instrumentorum extensionis.
• Automation Industrial Generalis: Jig elevatio, pars eiectio et onus eccentrici incessus; locum traditum separatum cylindricum + duce baculo junctiones ad apparatum structuram simpliciorem reddendam ac gratuita minuenda.
|
Comparatio Item |
MGQ (Type tenuis) |
MGP (Latin Type) |
MGG (Gravis-Officium Type) |
|
Corpus Crassitudo |
Ultra tenues (spatium servatum 50%) |
Latin crassitudine |
Corpore denso summus rigor |
|
supportantes Type |
Slide / Ball dual optiones |
Slide / Ball dual optiones |
Slide portantes solum |
|
Non gyrationis Accuracy |
Usque ad ± 0.04° (summa cura) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
Load Capacity lateralis |
Fortis |
Medium |
Fortissimum |
|
Core Lorem missionibus |
Spatium limitatum layout, summus praecisio, locus |
Conventional layout, medium onus missiones generales |
Gravis onus, longum ictum, altum ictum condiciones operantes |
1 . Bore Location Electio: Calculate in ipso onere detrusum requiritur; eligere molem borealem cum impulsu theoretico ≥ actuali onere × 1.5, salvo L% margine salutis ad vitandum cultro.
2. Afferentem Type Electio: Elige MGQM slide sustinens pro onere, pulverulenta et eccentrica operando conditiones; elige MGQL pila afferentem pro summus praecisione positus et summus frequentia motus cyclici.
3. Eget Configurationis Electio
￮ Positio detectio postulat: Equip M9B/M9BW virgas magneticae (4 trilineum institutionem praesto ad ≥32mm gerendum)
￮ Summus temperatus environment: Select -XB6 summus temperatus repugnant optionis (max 150℃)
￮ Princeps impulsum operatio: Upgrade ad libitum quiddam pulvinar aer (vexillum cum rubber quiddam)
.
