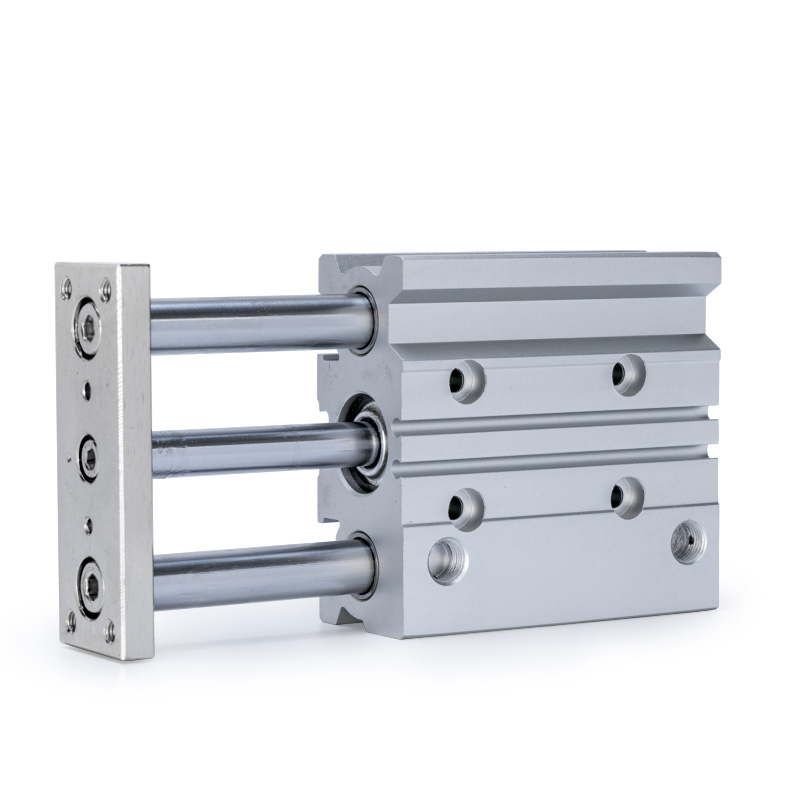

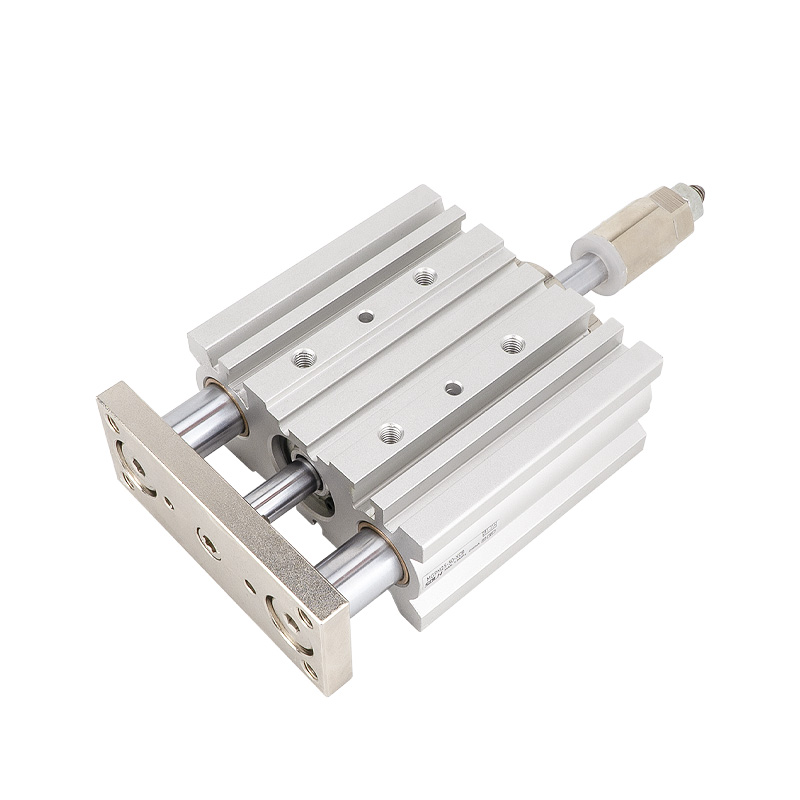

MGP Series Thin Compact Guide Rod Cylinder | High Rigid Non-Rotation Pneumatica Cylindri

Brand: SOLH by Richge Technology

Product Overview & Structural Features

     Series SOLH MGP est summus rigiditas typum tenue duplicatum rector virgae cylindricae corpus cylindricum integrans, duplices virgas et gestus praecise. Aliquam constructum-in exercitio anti-torsionis et resistentia fortis lateralis oneris, nullum externum mechanismum ducens requirit. Cum corpore plano ultra-tenui et leve consilium (deminutum pondus 17%~ 24% cum cylindris conventionalibus), perfecte congruit propositionibus automationibus compactis ad missionem, positionem, elevationem et fabricam missionum transferendi. Tres species convertibiles portantes officium gravia operiunt, summus celeritas et ultra praecisionem operandi condiciones, plenam scenam universalem solutiones mittentes lineares animadvertens.

Core Structural Commoda

• Coaxial Dual Guide Rod Design: Anconis et dualis virgae ductore coaxiali extensione integrata adoptant ut operationem synchronam curet, deflectentem et torsionem in motu efficaciter tollendo et altiorem rigorem et stabilitatem valde expoliat.

• Multi-Type ad libitum Buffering: Standard dual-finem rubber buffers pro operatione stabilium conventional; pulvinus aereus quiddam libitum (AZ type, promptus ad ≥20mm portandum) ad impulsum rigidum tollendum in motu cyclico summus velocitas et gravis onus.

• Ultra tenues PERFUSORIUS Corpus: Optimized plana tenuis structura servat institutionem spatii et minuit altiore apparatu pondus, idoneus ad altus automated instrumenti designati compacti.

• Inaedificata Magnetica sulcus: Reservatur rector virgae sulcus ad directam magneticam transitum institutionem sine uncis extra, ens simplex et nitidissimum locum insigne feedback configurationis.

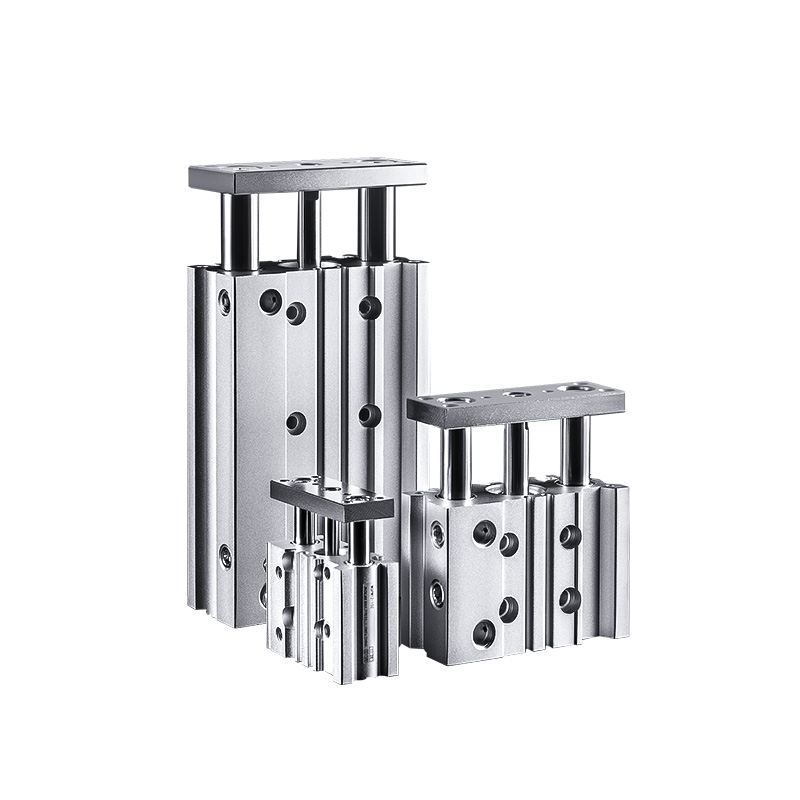

Three Core Sub-Series (Ferentes Classification & Key Electio Basis)

     Series MGP dividitur in tria exempla sub-exemplaria quae structuras internas sustinent, humilem frictionem altitudinis velocitatem obtegunt, obsistentes officio gravi et nulla alvi praecisione missionum ultra-praecisionis, quae est nucleus basis exemplaris lectionis celeris.

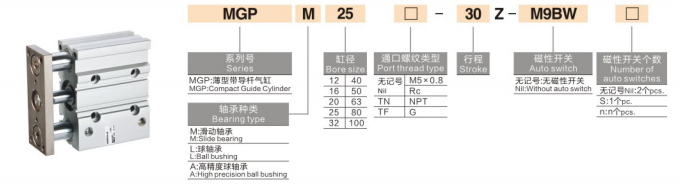

Perficere Model Nominando Rules

Exemplum Exemplum: MGPM20-50Z-M9B

Segmentum 1.Code Definition

• Series Codicis: MGP + suffixos gerens (M/L/A) repraesentans typum tenue dual rotundum virgae cylindricae diversis conformationibus gerens.

• Bore Size: 12/16/20/25/32/40/50/63/80/100 (mm;

• Longitudo plaga: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm

• Quiddam & anulum magneticum configurationis

￮ Z: Standard type, dual-finem rubber buffer+constructum-in magnetico anulo, compatible cum magnetico switch installation

￮ AZ: Pulvinar aeris genus quiddam (tantum ≥20mm portavit), efficaciter resistit impulsum in celeritate et gravi onere operationis.

￮ Non suffixoSine anulo magnetico, switch magneticus institui non potest

• Magnetic Switch: Libitum M9B, A93, D-M9N et alia exempla, directe inauguratus in striatus ductor sine uncis ascendens.

2.Typical Order Exempla

• MGPM20-50Z: 20mm peperit, 50mm ictum, ferentem labens, vexillum Flexilis quiddam cum anulo magnetico

• MGPL25-100Z-A93: 25mm gerens, 100mm ictum, pila alta velocitatem generis gerens, cum A93 magnetico switch

• MGPA32-75AZ: 32mm peperit, 75mm plaga, summus praecise gerens, pulvinus aeris quiddam pro operatione impactae anti- praecise.

General Core Technical Parameters

(Standard test condiciones: 20℃ normales caliditas, aestimavit opus pressura)

• Operatio Modus: Duplex agens motum reciprocum

• Opus Impetus dolor: 0.12~1.0MPa; Minimum incipiens pressura: 0.1MPa

• Probatur Pressura: 1.5MPa

• Ambiens Temperature: -10℃~ 60℃ (glacies libero environment requiritur)

• Celeritas operating: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Modus quiddam: Latin dual-finem rubber quiddam; aer pulvinus quiddam libitum pro peperit XX ~ 100mm

• Non gyrationis Accuracy: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

Portus Location Specification

• Bore 12/16mm: M5×0.8

• Pertulit 20/25/32mm: PT1/8

• Bore 40/50mm: PT1/4

• Bore 63/80/100mm: PT3/8

Theoretical Mitte & Tensio Data (@0.5MPa, Unit: N)

One-Sententia Velox Electio pretium

1 . Ferens Model Electio: elige MGPM pro onere gravi, obsistens et pulverulentus ambitus; sumo MGPL ad celeritatem altam, humilem attritam et frequentes revolutio; eligere MGPA pro ultra-praecisione positionis et altum repetere accurate postulata.

2. Magnetic Annuli configurationis: Lego Z suffixo pro apparatu postulante positione detectionis et signo feedback; eligere non-Z basic genus si nullum munus switch opus est.

3. Modus quiddam Electio: Accipe AZ pulvinari aeris quiddam ad celeritatem altam, longam plagam et magnas conditiones operandi impulsum; vexillum rubber quiddam commune est pro missionibus communibus conventionalibus.

4. Bore & Stroke Matching: Elige convenientem molem portandi secundum actualem sarcinam et necessitates impellendi; vexillum plagae ambitus 5~300mm est ut maxime postulata industrialis automatio conveniat.

Typical Application missiones

• Electronic Automation: PCB tabula positionis, componentium prementium, micro-modulorum elevatio et conventus partium electronicarum accuratarum.

• Subtilitas Deprehensio Equipment: Deprehensio specillum elevatio, workpiece positio et clamping, summus praecisio decorum et calibratio.

• Packaging & Logistics Machinery: workpiece breve spatium translatio, materia jacking et situs, actio pascendi reciprocantis stabilis.

• Automation Industrial Generalis: Foedus instrumenti limitandi positionis, premendi auxiliares impressio, humilitas celeritas gravis-officii cyclicae operationis in officina pulverulenta.

Una sententia Summarium

     SOLH MGP series tenuis compacta virga cylindrici integrat tres figuras gerens ad officium grave operiendum, missionem altam celeritatem et ultra praecisionem, altam rigiditatem formatam, validum onus laterale resistendi et consilium salutaris, inserviens pro versatili universali dual-duce lineari cylindri agentis ad automationem industrialem.
