KQ2X / KQ2XD Series Reducing Multi-modo ventilabis-in Fitting

SOLH KQ2X / KQ2XD Series Reducing Y & Multi-Way Push-in Fitting | SMC Equivalent Pneumatica Splitter

Brand: SOLH by Richge Technology | SMC KQ2X / KQ2XD Replacement Reducing Y & 4-way ventilabis-in Splitter

1. Product Overview

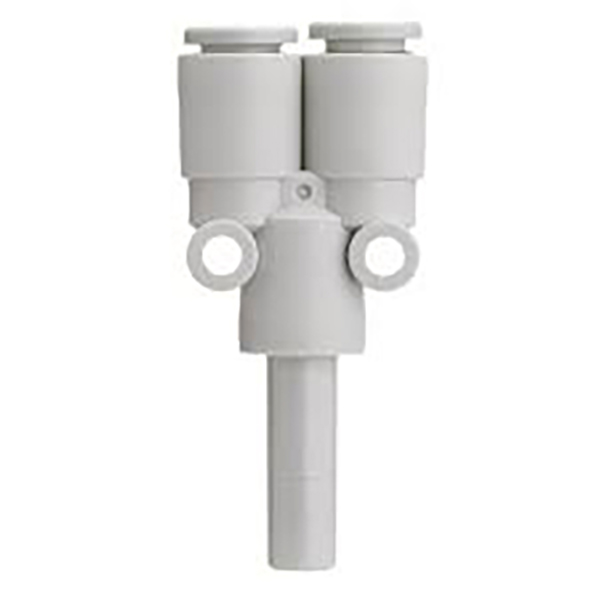

KQ2X Series: Reducing Y-Type Splitter, 1 In 2 Out

     KQ2X est Y informibus 1-ad-2 reducens dis-congruis. Portus est una caule portus; Portus duobus identicis dis-in portibus constat. Dividit unum aerem ineuntes in duas provincias aequa-diametros cum diversae magnitudinum limbi & exitus tubi, reducendo & pipelines ramosas pro circuitibus pneumaticis et vacui distributionis.

     Materia: PBT corpus plasticum, NBR annulos signantes. Compatible cum PU / PA pneumatica Tubing. Celeriter dis-ad-iungendum conventum, nulla TPFE tape requiritur.

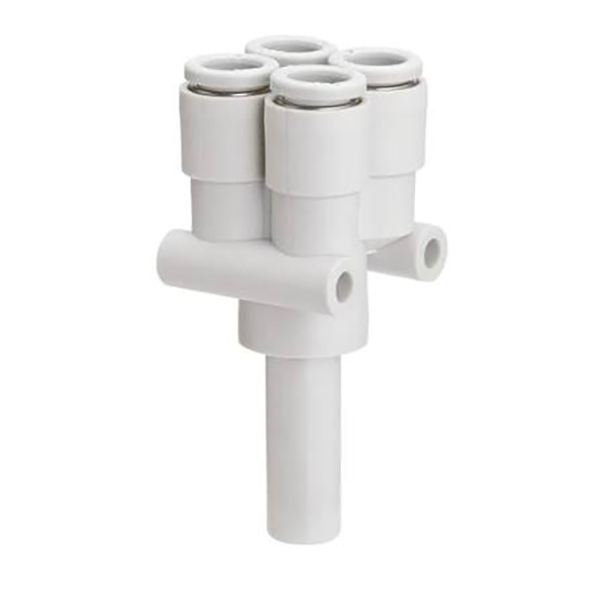

KQ2XD Series: Crux Type IV-Via Splitter, I in IV Out

     KQ2XD est 1-ad-4 reductio multi-porti dis-congruis. Portus est una caule portus; Portus quattuor identicis dis-in portibus praebet. Unam copiam aeris in quattuor ramulos aequi-diametris scindit cum consilio minuendo, spatio ascendendo salvifico. Specimen pro multi- statione minimae distributionis vacuum vel pneumaticum.

Materia eadem ac KQ2X: corpus PBT + NBR signacula, dis-in structura, compatible cum PU et nylon aeris Tubing.

2. Exemplar Codicis Explicatio

KQ2X Series

  Format: KQ2XXX-XX
     Duo primi digiti: Tubus OD duorum ramorum portuum (Portus )
     Duo ultimi digiti: Caule diametro exterioris sinus principalis portus (Portus ②)
     Exemplum: KQ2X04-06 → Portus ①: duo Φ4 dis-in portibus; Portus : Φ6 stem

KQ2XD Series

   Format: KQ2XDXX-XX
     Duo primi digiti: Tubus OD quattuor ramorum portuum (Portus ①)
     Duo ultimi digiti: Caule diametro exterioris sinus principalis portus (Portus ②)
     Exemplum: KQ2XD04-06 → Quattuor Φ4 portus apud Portum ; Portus : Φ6 stem

3. Key Technical Specifications & Installation Guide

Institutiones

     • Tubinga directe et verticaliter seca, dum sedet decenter inmitte.

     • Ad tollendam fistulam: anulum primum torcular release, deinde Tubing extrahere.

Differentia Guide

     • KQ2X: 1 diverticulum, 2 exitus (Y-type 2-modo SCHISMATICUS)

     • KQ2XD: 1 diverticula, 4 exitus (transeunt 4-modo SCHISMATICUS)

Application missiones

     • Vacuum ambitus distributio pro poculis suctionis multiplex in automation

     • Ramus pneumaticus pro tigillis parvis, instrumentis 3C & fasciculis

     • Foedus multiplex ad exiguum exiguum modulorum multi- stationum

     • Robotic finis effector aeris linea digeris reducta vestigium
