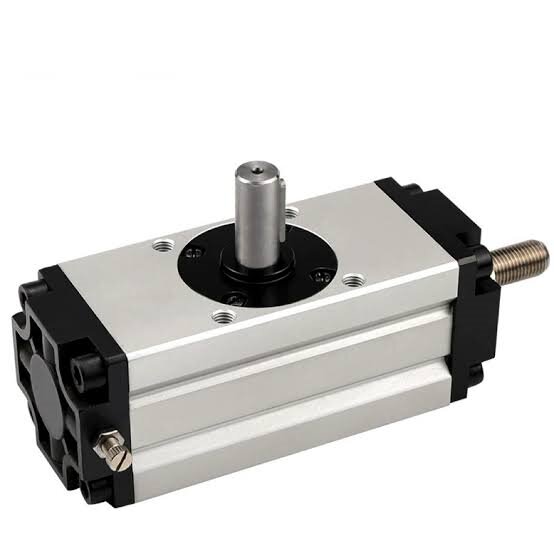

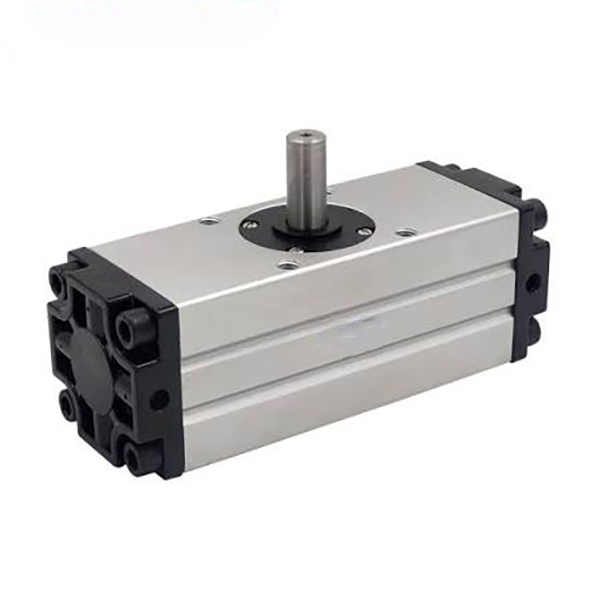

CRA1 Series Rack & Pinion Rotary Cylinder | Medium & Gravis Officium High Torque Swing Cylinder

Brand: SOLH by Richge Technology

1. Product Overview & Core structural Features

     Series SOLH CRA1 est medium professionalis et grave officium eculeo & pinna rotundi rotundi ad motum oscillantem altum erectum. Aliquam tortus dual-pistonis et pinna transmissio, ad pulvinarium aereum aptabile ad libitum, stylos multiplices ascendentes et variae stipitatis rationes, haec cylindrus tegit magnitudinum ab φ30 ad φ100 gestantium. Omnino aptat missionibus 10-50kg grave onus, incluso workpiece flipping, valvae industrialis incessus et gravis stationis indexing, inserviens solutioni gyratorii amet summus rigiditatis pro gravibus automatis lineis productionis.

  1,1 summus rigor Rack & Pinion Drive

     Adoptans duplicem pistonum eculeum synchronum et pinnam transmissionis structuram, cylindrus validum torques output et eximium sistens rigorem liberat. Suprema backlash intra ≤1° refrenatur, dum φ30 versio perforata nullum backlash consequitur. Efficit ultra altum iterationem positionis accurationis et stabilem in motu gyratorii sub gravi onere condiciones.

  1.2 Super High Torque Output

     Optimized transmissio structurae industriam ducens torques effectus cognoscit. Maximum φ100 exemplar gerebat outputs 108N·m torques in 0.5MPa pressionis aeris, plene occurrens summus torque postulat rotationis workpieces, valvae magnae incessus et armorum gravis officium indexing.

  1.3 libitum Novifacta Aeris Cushion

     Z-typus instructus cum duplice fine aptabili aeris structurae quiddam, quod efficaciter trahit impulsum inertiae in operatione cessationis summus frequentia, vibrationem mechanicam et sonum currentem minuit, et instrumenta et operas tuetur, dum altiore operatione stabilitatem et servitium vitae auget.

  1.4 Diverse Adscendens & Shaft Options

     • Adscendens Styles: Basic (B), Pes (L), Flange (F) ad libitum, sustentans flexibilem institutionem pro diversis instrumentis structurae et spatiis extensionibus.

     • Hastile Types: telum unicum (S), telum Dual (W), hastile Keyed (Y) praesto, compatible cum variis oneris connexionis methodis et torque transmissionis requisitis anti-lapsi.

  1.5 Foedus & Dura Structure

     Upgraded optimized compages redigit corpus latitudine per 14% comparatum cum exemplaribus antiquis traditis, spatio institutionis excepto signanter. Designatur cum duali-latere sensori striati ad inscensum flexibilem seriei magneticae virgarum D-M9. Corpus cylindricum anodized durum et altum-weard-repugnans signationi componentium spondet operationem stabilem diu-terminus.

  1.6 Oleum Free & Long Service Vita

     Vexillum oleum-liberum consilio operandi ad officinas mundandas et generales condiciones operandi industriae aptat sine lubricatione adiectis sustentationem. Sigilla intimis obsistentibus induuntur et corpus cylindri anti-corrosionis valde dilatatur continuam vitam operantes propter operationem cyclicam frequentem.

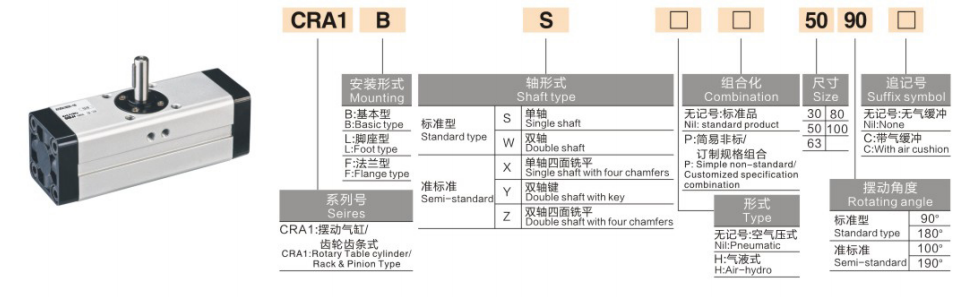

2. Exemplar Complete Nominando Rules & Ordinis Exempla

  1. Exempla Typicam Exemplar: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Exempla Latin

     • Latin Non Buffer Model: CRA1BS50-90 (φ50 peperit, 90° adductius, stipes singularis, typus basic, anulus magneticus nullus)

     • Gravis Officium Buffer Model: CDRA1BL80-180Z (φ80 peperit, 180° adductius, scapus dualis, pes ascendens, anulus magneticus & pulvinus aer duplicatus)

3. Parameters Generalis Technical (20℃, 0.5MPa Standard Condition)

  3.1 Basic Specifications

     • Operatio Modus: Duplex agens eculeo & pinna coegi

     • opus Liquor: Cogo aere (olei libero operationem)

     • Ambiens Temperature: 0℃~60℃ (glacies libero environment)

     • Opus Impetus dolor: 0.1~1.0MPa; Probatur Pressura: 1.5MPa

     • Backlash: ≤1° (φ30 peperit nulla backlash)

     • Angulus tolerantia adductius: 0~+4°

     • Modus quiddam: Non quiddam / Pulvinar caeli Dual-finem adjustable (Z type)

     • Magnetic Switch: Compatible cum seriei D-M9, sulcus dualis latus ascendens

  3.2 Key euismod Parameter Tabula (@0.5MPa)

4. Caput configurationis & Electio pretium

  4.1 Bore Location Electio (Ex Torque & Lond)

     • φ30: 3.5N·m torques output, micro medio-oneris accommodatum (≤10kg) applicationes tam parvae valvae mutandi et minimae stationis indexing.

     • φ50: 9.3N·m torques output, specimen leve medii oneris (10-20kg) workpiece 90° flipping et positionis directionalis.

     • φ63: 17.0N·m torques output perfecte adaptans medium-oneris (20-30kg) statio gravis gubernandi et operae rotationis componentis.

     • φ80: 32.0N·m torques output, applicabilis ad medium-gravis oneris (30-40kg) magnum instrumentum et fixturam in gyratorio positionis.

     • φ100: 108N·m eximius torques eximius output, dicatus onere gravi (40-50kg) rotationis mechanicae et magnae missionis industrialis incessus.

  4.2 Angulus Electio Adductius

     • 90° Latin Anglus: Derecta pro recto-angulo gubernaculo flipping et verticali, late in workpiece loading/explicationis et orthogonali commutatione.

     • 180° Latin Angle: Idoneum ad rotationem dimidiati cycli et fabricam completam flippingem, cognoscens stationem bidirectionalem positionis et operationis inversae.

     • 100° / 190° Special Angle: Consuetudo non-vexillum anguli ad apparatum specialem et motum stationis personalem requisita.

  4.3 Buffer & Eget Configurationis Electio

     • Z Aeris Cushion: nuncius pro magno frequentia et gravi officio operandi condiciones, finem efficaciter eliminans impulsum, positionem accurationis stabiliendi et sonum operandi minuendi.

     • CDRA1 Magnetic Ring Version: inaedificata anulo magnetico pro D-M9 seriei switch institutionem, sustinens realem tempus positionis signo dato et automated PLC nexus potestate.

     • Type eu hastile: Single stipite (S) pro generalibus applicationibus universalibus; harundo dual (W) pro bidirectional synchrono incessus; stipes affixus (Y) pro magno anti-torque et anti-lapsu nexum postulat.

5 Typicam Application missiones

     • Gravis Workpiece Flipping: Certus 90°/180° flippingens et positio pro 10-50kg officinas machinarum instrumentorum et TRADUCTOR linearum automated, cum summo rigore et low backlash pro accurato motu repetere.

     • Valvae industrialis incessus: applicatum ad aperiendum automaticum et claudendum ac remotum imperium valvularum pipelinearum magnarum diametrorum ut valvulae et pilae valvulae papiliones, firmum altum torquem vim trahendi praebentes.

     • Gravis-Officium Automated Indexing: usus pro 90°/180° praecisione index et positio certarum tabularum rotariorum gravium et instrumentorum adfixarum in stationibus conventus et deprehendendi.

     • Gravis Robotic SUTA: gyratorium incessus unitatis pro gravibus articulis robotis et effectoribus finis est, occurrens summus rigor ac summus onus exactorum oscillationum requisita.

     • Logistics & Packaging Equipment: Specimen pro gravi materia archa et grabato gubernandi, positis ac positionis, accommodans ad longum tempus summus frequentiae gravis-oneris cyclici operandi condiciones.

6. 3-Step Quick Selection Guide

     1 . Bore Confirmation: Aureus actualis computare in workpiece pondus ac radiorum rotationis cum factore tuto ≥2. Lego φ30 pro ≤10kg, φ50 pro 10-20kg, φ63 pro 20-30kg, φ80 pro 30-40kg, φ100 pro 40-50kg.

     2. Angulus Confirmationis: 90° elige angulum rectum gubernandi/flipping, 180° pro medietate cycli praeposteri, et 100°/90° speciales angulos ad motus nativus exigentias.

     3. Munus Confirmationis: Equip Z pulvinus aer summus frequentia gravis oneris operatio; eligere CDRA1 versionem magneticam pro signo feedback potestate; adopt Y clausus harundo ad summus torques anti-lapsi nexus.

Una sententia Summarium

     SolH CRA1 series eculeus & pinna rotundi rotundi eximii torques, ultra-low backlash ac libitum aeris perficiendi quiddam liberat, altum rigorem, stabilem et durabilem praecisionem gyrationis solutiones pro 10-50kg mediae et gravis officii industrialis flippingem, indexing et valvae applicationes incessus praebens.
