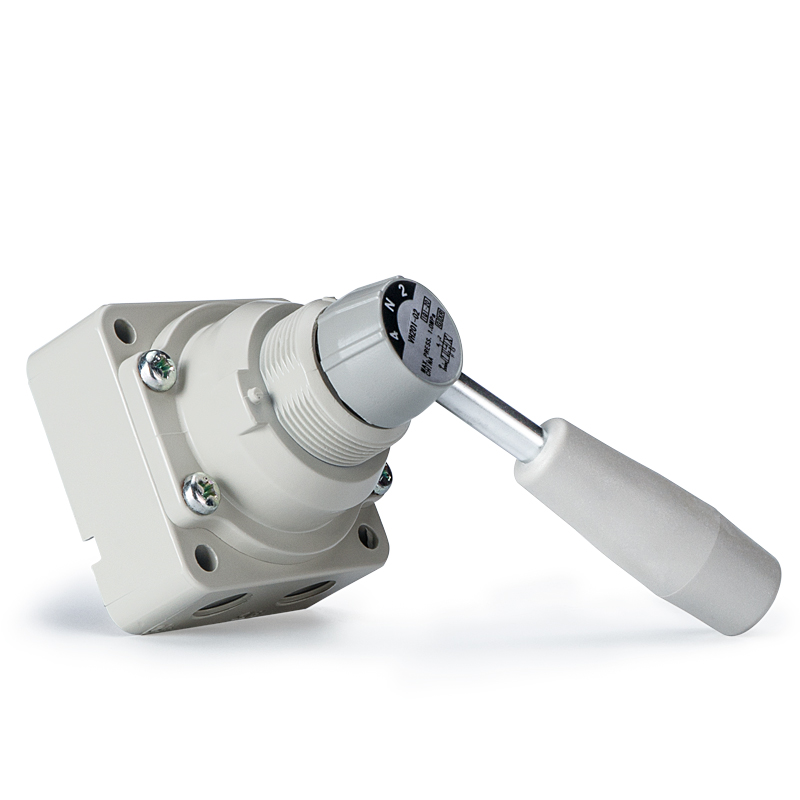

VH Series 4-Via Manual Rotary Manu Valve

Brand: SOLH by Richge Technology

Product Positioning

     Series VH est gyratoria manus 4-via valvae manu operatae 90° rotationis manubrii ad circulos aeris mutandos. Late usus est ad directionem manualem mutationem, apparatum committendi, subitis sistendi ac aeris fontem mutandi in systematis pneumaticis, structuram mechanicam simplicem fingendi, firmitatem stabilitatem et positionem visivam manifestam indicandi.

Core Structure & Opus Principium

     -- Valvae Type: 4-viam manualem gyratorium FUSUS valvae

     - Operation Modus: XC ° manubrium gyrationis loco mutandi

     -- Portus Definitio: P copia diverticulum, A/B portus output opus, R portum exhauriunt

     -- Tribus vexillum centrum munera:

        1. Centrum Clausum (Model 200/210): Omnes portus signati in centro positus ad cylindrum conservandum pressura

        2. Centrum Exhaurire (Model 201/211): Portus A & B exhaurire connexum ad plenam pressuram emissio

        3. 2-positio (Md. 202/212): Nulla positio centri tantum duo status P → A / P → B

     -- Obsignans Structura: Subtilitas in gyratorio FUSUS sigillum cum ultrices ultra-low internis

     --  Optiones inscendentes: limbis / imo limbis; panel adscendens / valvae directae corporis adscendens.

Plena Technical Specifications

  1. Parametri Generalis Universalis

     - Lorem Liquor: Cogo aere

     -- Probatur Pressura: 1.5 MPa

     -- Max Impetus Operating: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- Ambient & Medium Temperature: -5 ~ +60℃ (vico nullo licet)

     -- Operatio Rotationis Angli: 90°

     -- Lubricatio Necessitas: Lubricatio liberorum; ISO VG32 Turbine oleum lubricationis ad libitum

     -- Material: Corpus Valvae – zinci mixturae / mori-cast aluminium; tractamus - ipsum resinae

  2. Series Location & Port Parameter Tabula

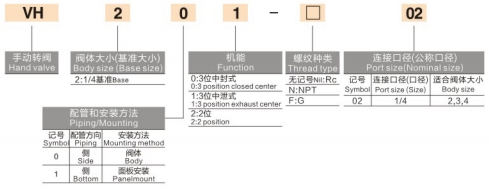

Exemplar Code Explicatio

  1. Exemplum: VH210-02

     -- VH: Basis series code

     -- 2: Size code (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Limbis layout (0 = porte latus, 1 = portum deorsum)

     -- 0: Centrum munus (0=centrum clausum, 1=centrum exhauriunt, 2=2-positio)

     -- 02: magnitudo codicis (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Popular Latin Models

     -- VH210-02: 1/4", imo limbis, centro 3-situ occluso (vulgo usu)

     -- VH200-02: 1/4", limbus lateralis, 3-situs medius occlusus

     -- VH201-02: 1/4", limbus latus, 3-positio centrum exhaurit

    -- VH310-03: 3/8", fundum limbis, 3-situ centrum clausum

 Core Product Commoda

  1. Intuitive operatio cum inaedificata in Position sursum

      90° ansa gyratoria positione switch clare conspicua; mechanica positioning integrated clausum prohibet misoperationem accidentalem.

  2. Tres Centrum Function Options pro diversis opificum conditionibus

     -- Centre Propinquus (200/210): cylindrici clamping pressionis in apparatu ponere shutdown

     -- Centre Exhaust (201/211): pressio tuta et subsidia plena ratio arcendi ad victum

     -- 2-Position (202/212): Commutatio bidirectionalis simplex sine medio positionis custodia

  3. multum flexibilia Multi-Montis Design

     Sustinet utrumque latus limbum et fundum limbis layout; duo modi institutionis in promptu sunt: ​​panel rubenti ascendentes vel valvae directae corporis fixi.

  4. Robustus Long Service Vita & Sustentationem-Free

      Durabilis gyrativus structuram signandi cum praestanti pulvere et contagione resistentiae; nulla exercitatione lubricationis vel sustentationem requiritur.

Typical Application missiones

     -- Manual bidirectional commutatione pneumatica cylindrorum

     -- Temporaria potestas manualis, pressio saeviendi in apparatu committendo & sustentando

     -- Emergency stop solitudo et aeris fons abscise pro machina salute interlock

     -- Manual trigger stationibus pro instrumento productionis semi-automaticae

     -- Circuitus pneumaticus demonstratio et praecipuum imperium doctrinalis scamna examinis

Una sententia Summarium

     SOLH VH 4-modo gyratorium manuale manu valvae notae 90° gyratoriae operationes, tres functiones centrum convertibiles, latus/imae limbis optiones et tabulae duplices/valvae ascendentes modos, ut vexillum universale componentis pro manuali permutatione pneumatica inserviens, in-site committens et salus aeris ambitus solitudo.
