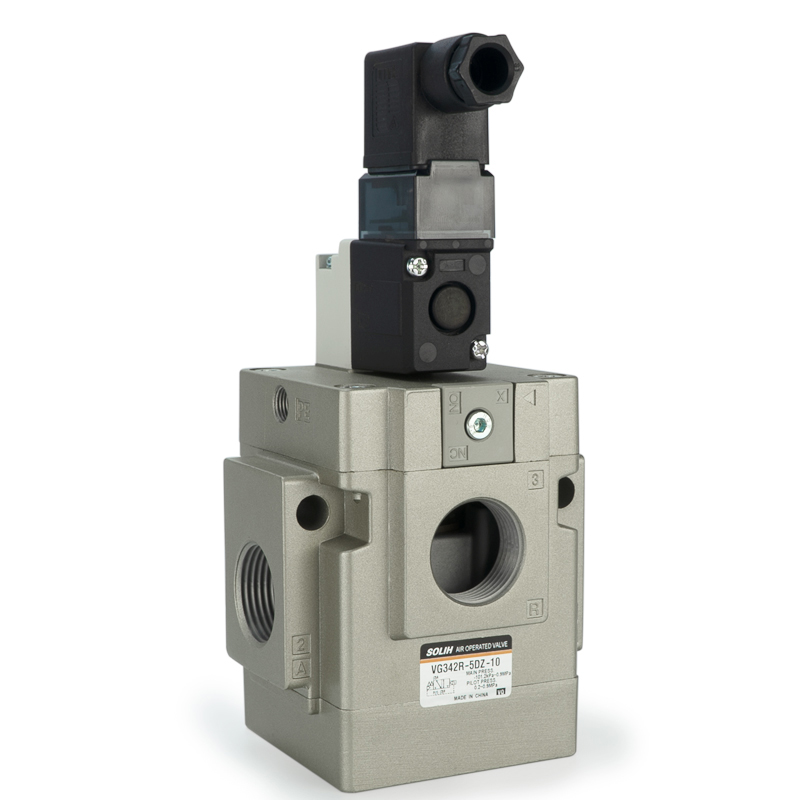

VG342 Series 3-Way Pilot Operated Poppet Solenoid Valve | Altum Flow Vacuum & Pneumaticum Imperium Valve

Brand: SOLH by Richge Technology | Summus flow Low-Power III-Portus Pneumatica Solenoid Valvae

1. Product Overview

     SolH VG342 series est asummus fluxus III-modo gubernator operated poppet type solenoid valvae, munere disposito aere, vacuo et deprimente fluidum imperium in systemata pneumatica norma. Aliquam elastomer signatio, lubricatio liberae operationis, potentiae ultra-humilis consummatio et magnae pressionis aptabilitas, flexibilem permutationem normaliter clausam sustinet (NC), normaliter aperta (NO) et modos externi gubernatoris per simplicem subministrationem reponendam sustinet. Cum capacitate magna fluxus, responsio celeri et frequentia cycli persecutionis, inservit valvae nuclei universalis et efficientis pro systematibus vacuo, actuatoribus magno-portatis pneumaticis et multi- gyro multiformi instrumento pneumatico.

2. Caput Product Features

     • Poppet Structure & Reliable SIGNIFICATIO: Adoptat 3-portum gubernatorem poppetem operatum cum summo elasticitatis structura signandi elastomer, lacus nulla procurans, abscissos et strictos operationis cyclicae diu terminus stabilis.

     • Lata Medium & Impetus Adaptability: Apta aere compresso et vacuo ambitus. Gubernator internus modum sustentat 0.2~0.9MPa, dum gubernator externus modum tegitplenum vacuum -101.2kPa ad 0.9MPavarias pressuras et vacuum operando condiciones accommodans.

     • Lubricatio-Free & Minimum Sustentacionem: Optimized consilium structurae internae necessitatem olei lubricationis tollit, sumptus cotidianos sustentationem minuens et medias pollutiones vitandas, ad missiones mundandas industriales aptas.

     • Dual Power Consumptio modos & Energy salutaris: Latin dc potentia solum 4W; humilis potentia et diu-terminus ageret genera consequi1.8W ultra-humilis potentia consummatio, efficaciter reducendo apparatum energiae operativae consummationis.

     • Superior Magnae Flow Performance: Fluxus efficax maximus C-valor attingit 38 dm³/(s·bar) et Cv valorem usque ad 9.8. Specificationes plures calles sustinet cum area efficax sectionis usque ad 210mm², altae fluunt celeri VENTILATIONIS occurrens magnarum partium pneumaticorum.

     • Flexibile Eget Switching: Valvae munus libere converti potest inter NC (normaliter occlusum), NO (normaliter apertum) et gubernatores externi modos tantum in operculo superiore reponendo, multi- rem unius valvae cognoscentes et exemplar inventarii sumptibus reducendo.

     • Multi-Eget Application: Adhiberi potest ut valvae conventionalis in-off imperium, et valvae delectu et distributio sub gubernatoris configuratione externo, cum summa scaenae convenientiae.

3. The Technical Specifications

4. Electrical Specifications

 4.1 Rated intentione

     • AC Voltage: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC Voltage: 12V, 24V

  4.2 Power Consummatio

     • Latin DC: 4W

     • Humilis Power (Type Y): 1.8W

     • Long-Term Energized (Type E): 1.8W

     • AC: accursum 12.7VA / Tenens 7.6VA

  4.3 Wiring Methodo

     • G Type: Dirige exitum wiring

     • D Type: DIN tabernaculi genus (libitum cum indicator lux / overvoltage praesidio)

5. Exemplar Coding Rules & Interpretatio

  Typical Exemplar Exemplum: VG342-04G-1A

     • VG342: Series code for 3-modo summus fluit gubernator-operatus valvae solenoidei

     • Portus Location Code: 04=1/2", 06=3/4", 10=1"

     • Wiring Type: G=Direct exitus, D=DIN socket

     • Voltage Code: 1= AC100V, 4=AC220V, 6=DC24V .

     • Circuit modus: A = Communiter Clausa (NC), B = Communiter Open (NO), R = Gubernator externi

6. Typicam Application missiones

     • Vacuum Ratio Imperium: Perfectum pro poculis vacui suctionis, generantibus vacuum et automated vacuum gyros tenentes & emissio.

     • Pneumatica Actuators magna-Flow: Compositus cum cylindris et bracchiis pneumaticis magnis-bortis ut animadvertat actionem celerem et potentem pneumaticum.

     • Humilis & Micro Pressura Liquor Circuitus: Stabilis moderatio pro low-presse pneumatica et parvarum pressionum fluidorum systemata importans.

     • Multiplex Systema Valvae: Valvae praecipuae potestate usus et delectu/distributio valvae multi-circuitus systemata pneumatica integrata.

     • Summus Frequency Energy-salvis Equipment: Idoneum ad automatum apparatum frequentem actionis longinquitatem ac diuturnum energiam operationem salutaris requirendam.

Una sententia Summarium

     SolH VG342 series 3-modo gubernator-operatus valvae solenoidalis integraturmagna fluxus, compatibilitas vacuum, consummatio potentia humilis et functiones multi-modi mutabiles, cum summus effectus, industria salutaris et nucleus versatilis valvae temperantiae pro systematibus vacuo, circuitibus pneumaticis magnis-fluentibus et instrumento magno frequentiae automated.
