KQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi
  • KQ2Z Series Branchi universalis Male CubiculiKQ2Z Series Branchi universalis Male Cubiculi

KQ2Z Series Branchi universalis Male Cubiculi

SOLH KQ2Z multi-portus multiformis dis-in caerimonias, SMC KQ2Z aequivalens SCHISMATICUS pneumaticus. Quattuor sub-types: 1-in-2, acervum KQ2ZF, 1-in-4 KQ2ZD, 1-in-6 KQ2ZT. PBT corpus cum filo aeneo nickel-patellato, compatibile cum tubulis PU/PA in circuitibus pressionis vacuo & positivo. Technologia Richge stirpem stabilem et certas fabricandas pro distributione aeris automationis praebet.

KQ2Z Series Multi-Port Manifold Push-in Fittings | SMC KQ2Z Aequivalent Pneumatica Splitters

Brand: SOLH by Richge Technology | KQ2Z Multi-exitus pneumaticus multiplex unus tactus Fittings







1. Product Overview

   Series KQ2Z pertinet ad SOLH KQ2 pneumaticum unum tactum familiae conveniens. Est stamina masculina multi- rami multiformis apta, lineamentum unius aeris diverticulum et multiformes tubi simultanei decursibus. Dis-ad-coniungere consilium pro instrumento liberorum insertionis & amotionis Tubingae, adhibita distributione aeris centralis in pneumatica systemata. Quattuor exempla sub- in promptu sunt:

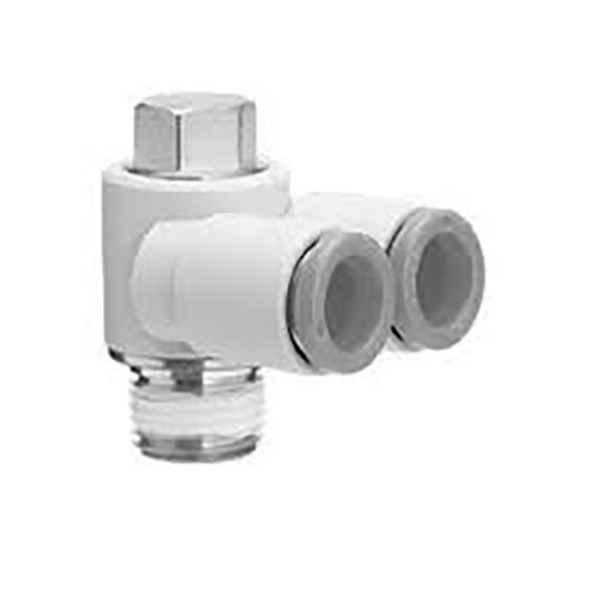

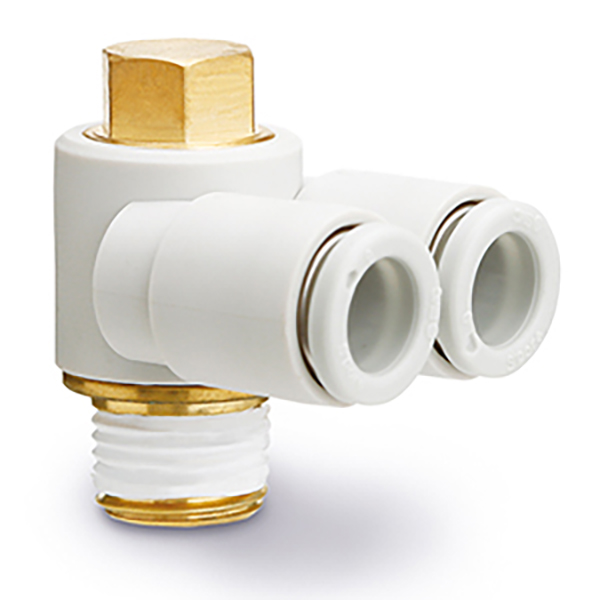

     KQ2Z: 1-in 2-e duali portu, hexagoni externi adscendens

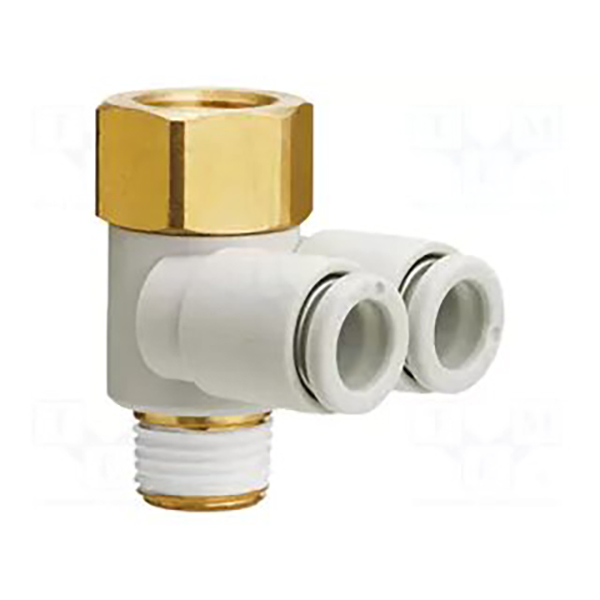

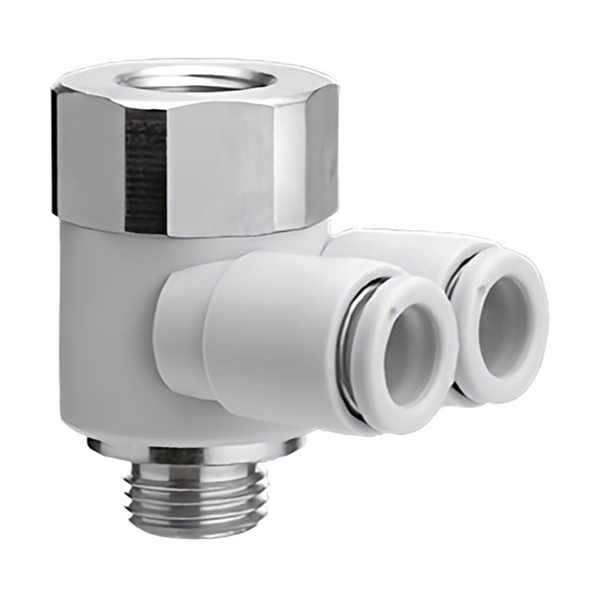

     KQ2ZF: 1-in 2-e acervum multiplex, superne Rc feminina stamina pro cadendo extra multiplices

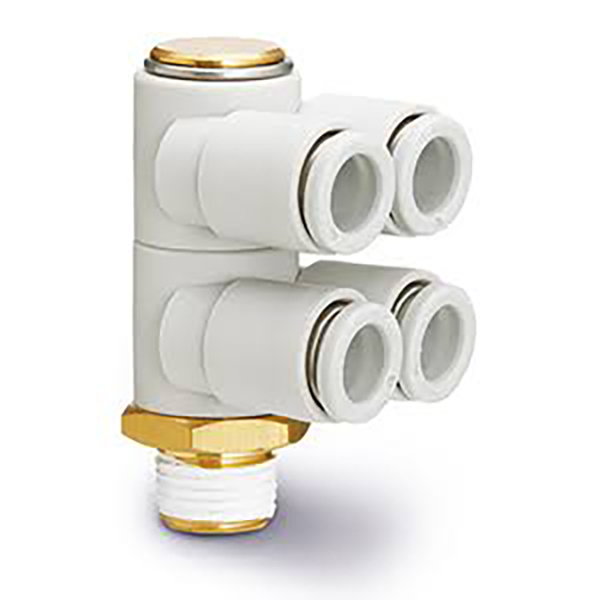

     KQ2ZD: 1-in 4-de quadruplici modo ramus multiplex

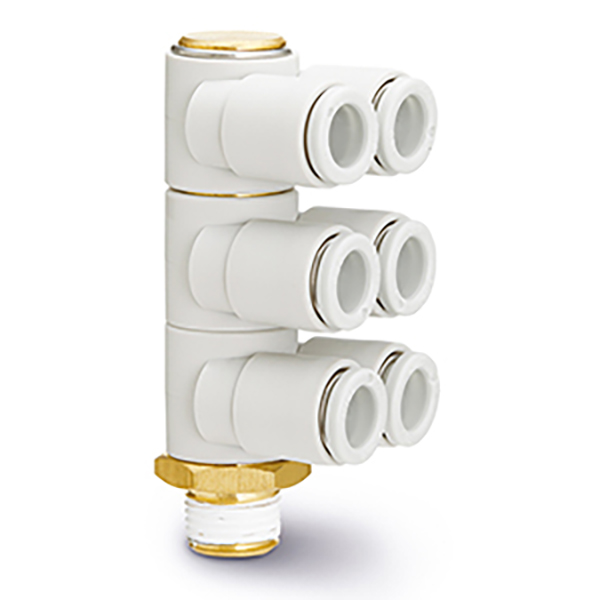

     KQ2ZT: 1-in 6-ex sex-via ramus multiplex

  Core Commoda: Foedus multiplex consilium ad spatium institutionis servandum. PBT corpus cum filo aeneo nickel-patella. Compatibile cum PU/PA Tubing pneumaticum, laborat tum pressionis positivi et circuitibus vacuo. Directa gutta-in substitutione originalis SMC KQ2Z caerimonias.


2. Exemplar Codicis Explicatio

 Format: KQ2Z - S

     KQ2Z: Series code for multi-porti rami multiformis apta
     □□: Tubus diametri exterioris ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  Suffixio:

     01S02S/03S/04S: filum cereum masculinum imperiale (1/8",1/4",3/8",1/2")
     M5: Metrica masculina stamina M5×0.8

     KQ2ZF: * Stackable version, R inferius stamina masculina + superior Rc stamina feminina. Multiplex KQ2ZF coniungi potest finis-ad-finem ad exitum quantitatis ampliandum.


3. Full Model List

3.1 KQ2Z (1-in 2-e, Externus Hex Mount)

Exemplar

Male Thread R

Tubus ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5×0.8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3.2 KQ2ZF (1-in 2-e Stackable Type, R + Rc Thread)

Exemplar

R/Rc Thread

Tubus ΦD

KQ2ZF04-M5

M5×0.8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

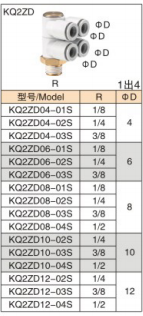

3.3 KQ2ZD (1-in 4-e)

Exemplar

Male Thread R

Tubus ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

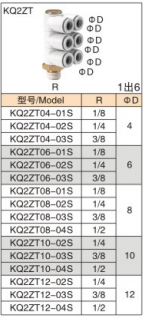

3.4 KQ2ZT (1-in 6-e)

Exemplar

Male Thread R

Tubus ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Material & Technical Specifications

Item

Parameter

Corpus Material

PBT engineering plastic, high strength & impact resist

Post Component

Nickel-aes patella, anti-rubigine & corrosio repugnans

Sigillum Ring

NBR nitrile rubber

Compatible Tubing

PU tube, PA nylon tubum pneumaticum

Opus Pressura

0~1.0MPa, applicabilis ad pressuram negans vacuum

Temperature operating

-20℃ ~ +60℃

Connection Methodi

Dis-in decet; torcular release anulum inserere / remove Tubing


5. Application missiones

     • Machinaria automatio, calix suctus robotici vestit: unus fons aeris multi-via distributio, multiplices caudices traditum restitue et vestigium institutionis servabit.

     • Copia aeris synchronised plures cylindros, centrales limbis circa valvae compactas insulas

     • KQ2ZF in seriebus reclinari potest ut exitus quantitatem in petitione, multifariam flexibilem

     • Inferre substitutionem, gutta-in substitutione pro SMC KQ2Z seriem multiplicium caerimoniarum


6. Institutionem Praecipua

     •  Tubus incisus verticaliter finis planus, Tubing in fundo decenti ad certa sigillatio plene inserta.

     •  Involve parvam quantitatem PTFE tapetis in filis masculinis, adhibe mediocrem tensis torquem ad vitandum corpus plasticum crepuit.

     •  Tubus remotionem: preme annulum album emissio et tubo exteriori simul traho.

     •  Pro applicatione cascaded KQ2ZF, fideiussor sequela obsignatio. Non excedunt aestimavit pressura post multi-scaena positis.
