KQ2V Series pneumatica ventilabis in Fittings

SOLH KQ2V Series Pneumatica Push-in L Branch Fittings | SMC KQ2V Equivalent

Brand: SOLH by Richge Technology | KQ2V One-Tange Pneumatica L Connector Family

1. Product Overview

     SOLH KQ2V series masculina stamina L-type dis-in caerimonias pneumaticas cum pluribus ramulis variantibus. Distributio principii aeris et directionis pipelinearum in circuitus pneumaticos disposito. Plene convertuntur cum serie SMC KQ2V. Constructa cum corpore plastico machina alba et filo aereo nickel-patella. Velox conventus sine tenaces. Compatible cum PU&PA pneumatica Tubing. In machinis automationibus late explicant, vagum & locum vacuum, & systemata cylindrici limbis.

  Quinque sub-exempla pro diversis requisitis layout:

     KQ2V: Standard L type single outlet, hex externus adscendens, 1-in 1-out

     KQ2VS: Standard L type unius exitus, internus hex nervum ascendens, 1-in 1-out

     KQ2VF: Cascadable L conveniens, masculinum R filum + femina Rc thread, series connexionis in promptu, 1-in 1-out

    KQ2VD: ramus verticalis 1-ad-2 conveniens, filum unum masculinum limbum, caligarum decursibus diametro aequilongo

     KQ2VT: Verticalis 1-ad-3 ramus conveniens, filum unum masculinum limbum, trium caligarum diametro aequalium decursibus

2. Exemplar Codicis Explicatio

  Exemplum: KQ2VD04-01S

      KQ2V = Series base code

      D  T / S / F = Structura suffix

     D: 1-ad-2 ramus verticalis

     T: 1-ad-3 ramus verticalis

     S: Hex Internus L cubitus

      F: Cascadable L cubitus

     Nulla suffixo: hex externi vexillum L cubiti

     04 = Tubus diametri exterioris ΦD: 4mm

     01S = Male linum R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. Specificationem Libri Tabula

4. Material & Operating Conditions

5. Sub exemplar Features

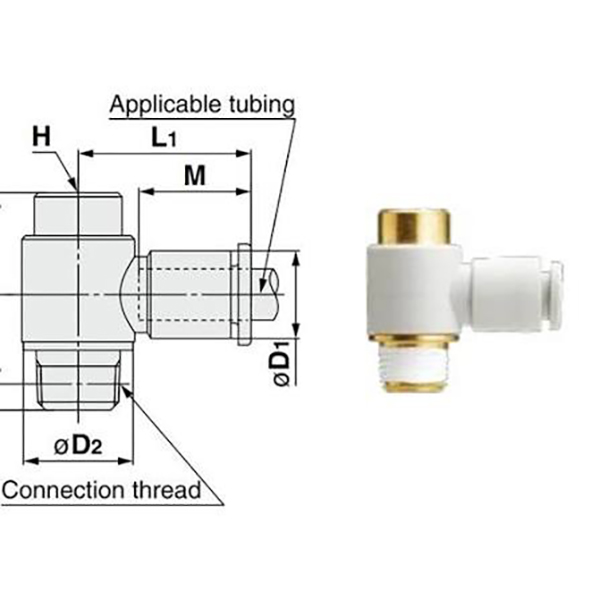

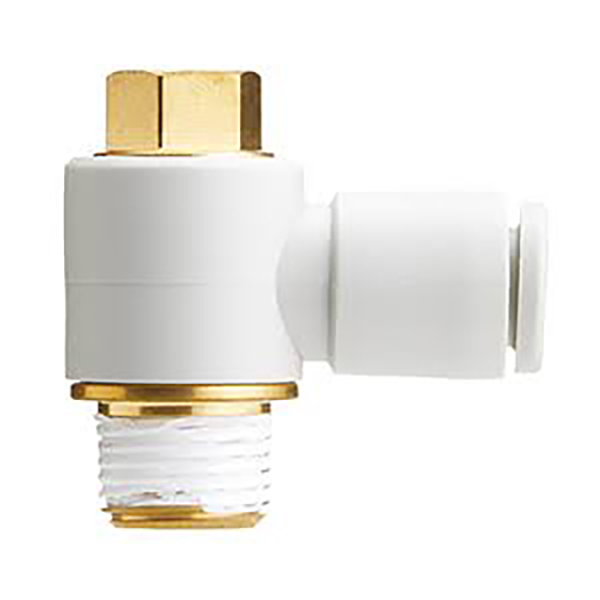

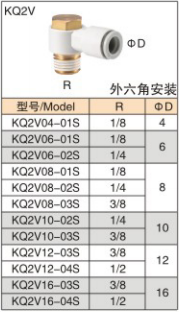

     • KQ2V (Externus Hex L Cubitus): Latin L cubitus cum hexagone externo stamina finitur pro clavis constringendi. Typus fundamentalis late usus est, subsidia max Φ16 magnae magnitudinis Tubingae.

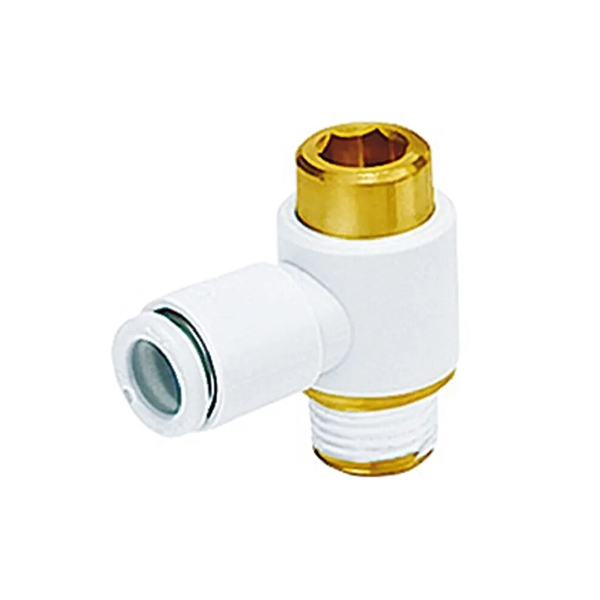

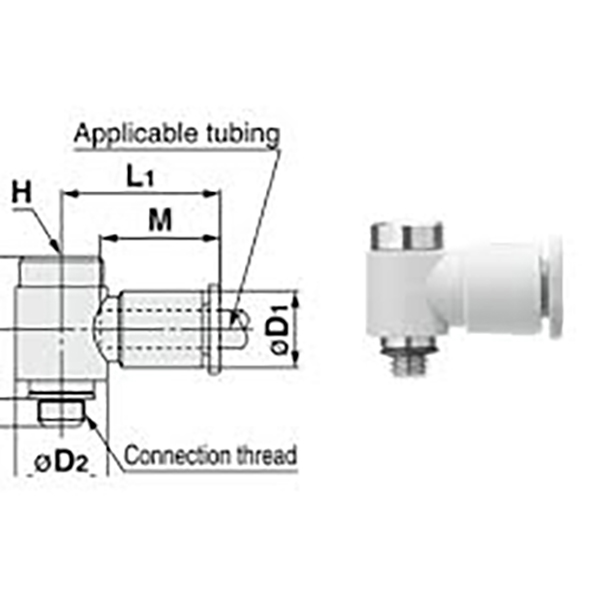

     • KQ2VS (Hex Internus L Cubitus): Peripatetici hexagoni interni ad sequelam portum. Destinatum ad spatium institutionis angustum coarctatum. Stamina M5 parva variantibus cylindricis minimo aequat.

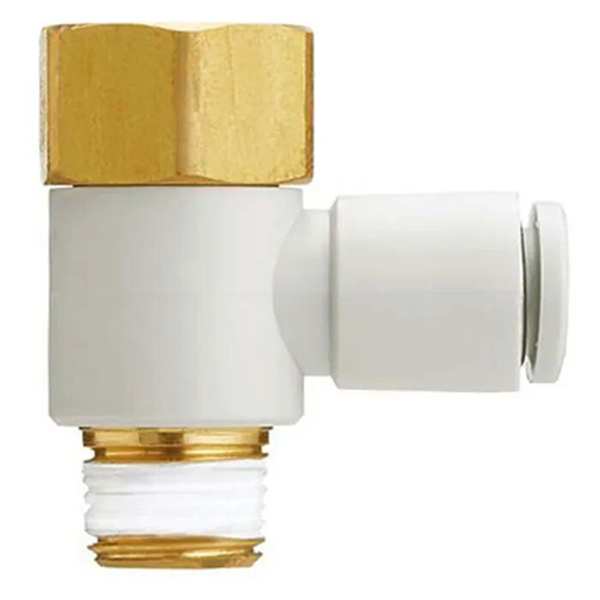

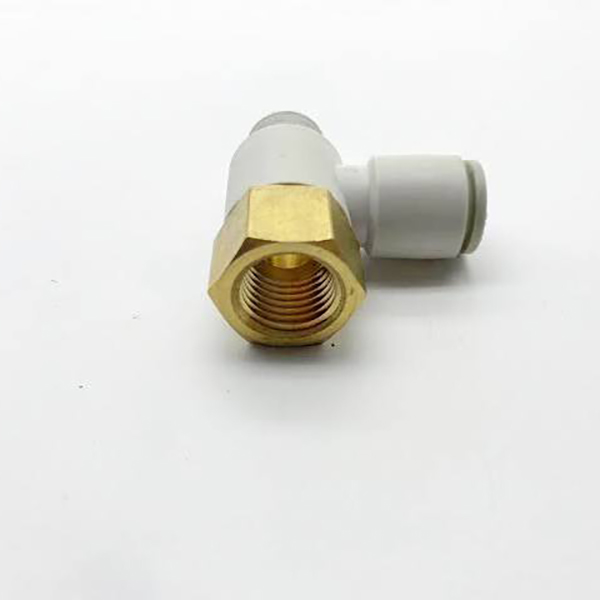

     • KQ2VF (Cascadable L Cubitus): instructa virili R filo ac femina Rc acia. Multiplex caerimoniae in serie coniungi possunt ad multi- tramitem ramosam, exigentiam reducens pro multiplicibus caudicibus.

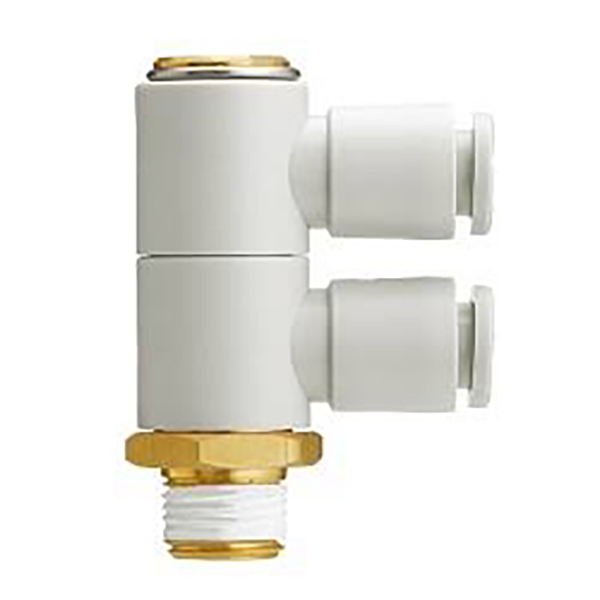

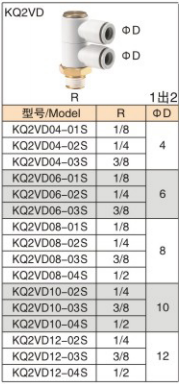

     • KQ2VD (Verticalis 1-ad-2 Germen): Aer fila unius limbi, verticaliter in duos exitus tubingorum aequales scindit. Foedus 1-in-2-e aeris distributio, summam decet narrationem reducit.

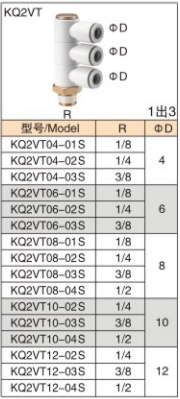

     • KQ2VT (Verticalis 1-ad-3 germen): Aer fila unius limbi, verticaliter in tres decursationes tubingae aequales scindit. Mini aeris multiplex, communiter pro multi-suctione aeris in automation distributione adhibita.

6. Institutionem

     •  Finis tubus perpendicularis et planus incisus. Tubing inserere rectum in decorum, donec audias "click" ad confirmandam densis.

     •  Tubus remotionem: Torcular album emissio collaris in congruis et extra tubing simul trahere.

     •  PTFE tapete in staminibus involve. Obstringere tantum in hex sectione; numquam applicare torque in plastic corpus ne crepuit.

     •  Pro serie KQ2VF in nexu serial, curet filum signaculum proprium ad vitandum ultrices aerem.

7. Application missiones

     • Automation machinery

     • Vacuum suctionis poculi robotici systemata

     • Aeris fons distributionis cylindrici pneumatici

     • Circuli pneumatici in lineis productionibus

     • Packaging machinery & test fixture air circuits
