Brand: SOLH by Richge Technology | SMC KQ2R Equivalent Reducing Recta One Tactus Pneumatica Opportunitas

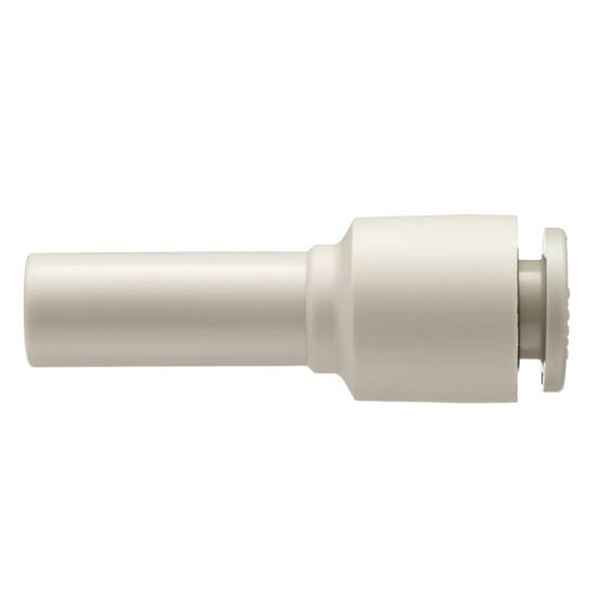

KQ2R est reductio rectae dis-in seriei KQ2 congruens, etiam nota tubo diametro coniugatori diversae. Maxime ad nexum inlineum duarum fistularum aeris cum diversis diametris exterioribus destinatur, una e frequentissimis accessionibus in systematis pneumaticis reducendis adhibitis.
Exemplar exemplum: KQ2R06-08
KQ2: SMC 2nd generationis unum tactum seriei conveniens
R: reducere, structuram rectam reducere
06: Tubus diameter portus (mm, Φ6mm)
08: Tubus diameter portus (mm, Φ8mm)
Features structuralis
• Utriusque fines vexillum KQ2 unum tactus portus capiunt; unus finis pro tubo parvo OD, alter pro tubo magno OD cum canali interno recto fluens, nexum inlineum videns pro diversa tubinga diametro.
• Transitus intra alveum lenis attenuatis, pressus inferior stilla comparatus cum scissura conventus (recta decebat + separatum reducere). Specimen pro fluxu & pressione gyros pneumaticos sensitivos fluent.
|
Code Segmentum |
Descriptio |
|
KQ2R |
Series codice: Reducendo rectae dis in conveniens |
|
Duo primi numeri |
Tubus OD of portus (mm) |
|
Duo ultimi numeri |
Tubus OD of portus (mm) |
|

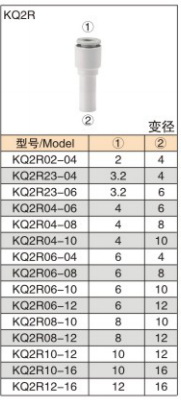

Model |
Portus Tube OD (mm) |
Portus Tube OD (mm) |
Typicam Applicationem |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Apparatus Micro, Φ2 ad Φ4 tubing connexionem |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Circulus cylindricus minimus, Φ4 ad Φ6 tubingum connexus |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Circulus valvae solenoidicae Latin, Φ6 ad Φ8 (vulgus) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Ambitus fluxus altus, Φ8 ad Φ10 tubingnionem |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Circuitus aëris copia principalis, Φ10 ad Φ12 iunctio Tubing |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Amplus truncus principalis incurrit lineam, Φ12 ad Φ16 tubingam connexionem |
|
Item |
Parameter |
|
Locum Liquor |
Aerem compressum, vacuum, aquam mundam. |
|
Operans Pressura |
-100kPa (vacuum) ~ 1.0MPa |
|
Ruptis Impetus |
3.0MPa@23℃ ambientium temperatus |
|
Operating Temperature |
-5℃ ~ +60℃; 0 ~ 40℃ per aquam medium |
|
Compatible Tubing |
PU tube, nylon tubus, nylon tubus mollis, FEP/PFA PTFE tube |
|
Materia |
PBT corpus + SUS304 gripper immaculatum ferro NBR nitrile sigillum anuli Flexilis |
Regula eligendis: Elige KQ2R ad nexum inlineum duarum fistularum OD diversorum, nulla extra compositiones congruunt necessaria.
• Finis tubus planus et sine lappa secari debet. Tubing inserere plene usque ad "click" sonum auditum ad vitandum ultrices aeris.
• Ad remotionem: premunt emissionem collare in portum et extrahendum Tubing; non trahere violente.
• Pressura gutta cum maiore differentia diametri crescit. Praeferre exempla cum parva diametri differentia sub condiciones altae fluunt.
• Tubus diameter transitus: Tubus principalis Φ8 ad Φ6 tubulum per KQ2R06-08 converte ut cylindros diversarum magnitudinum sine adaptoribus extra componas.
• Machina retrofitting: Coniunge Φ6 tubingum instrumenti veteris cum Φ8 tubinge novorum machinarum ad convenientiam, nulla plena tubi reponenda opus est.
• Connexio vacui circuli: Copula vacuum lineae cum diametris diversis. Low-lacks design maintains stabilis level vacuum.
