Brand: SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatica One-Tange Fitting
 |
 |
 |
KQ2E est unio capitis mole apta intra SOLH KQ2-tactus seriei convenientis, cum SMC KQ2E plene convertibilis. Vulgo decuriae bulkhead nominata apta est norma penetrationis ad lineam pneumaticam per tabulas et partitiones instrumentorum. Circulos aeris interni et externi connectit, tabulam valvularum et cylindrorum ascendentem sustinet, late in scriniis, clausuris automatis et maceriis saeptis adhibitis.
Exemplar naufragii exempla:
Standard dual-tube bulkhead: KQ2E06-00A
KQ2: KQ2, series 2nd-generationis dis-congruis (corpus album)
E: Bulkhead Union, panel per structure
06: Tubus diametri exterioris φ6mm, utraque eadem dis-in magnitudine terminans
00: Dual dis-in portubus (tube-ut-tube bulkhead)
A: NBR sigillum, gasket genus pro crebris comitiis & disassembly
Foedus parvum bulkhead: KQ2E04-00J
Suffix J: versio compacta miniaturizata, dimensio minor pro tabulis tenuibus & instrumentis minimis

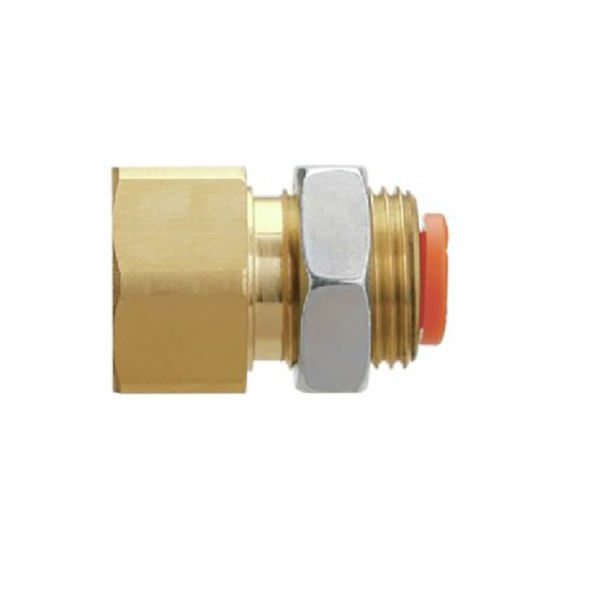

Stamina feminea ad tubum bulkhead: KQ2E06-02A
02: Rc14 tortis tibiae feminae stamina
Plena significatio: φ6 dis-in portu Rc1/4 femina filo bulkhead connector

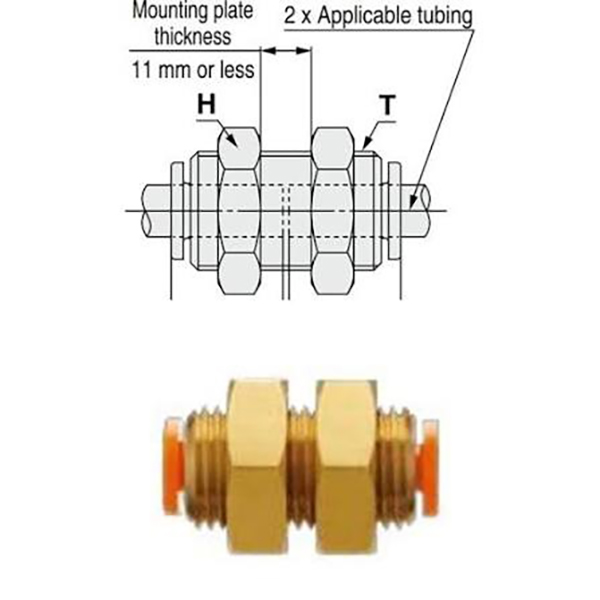

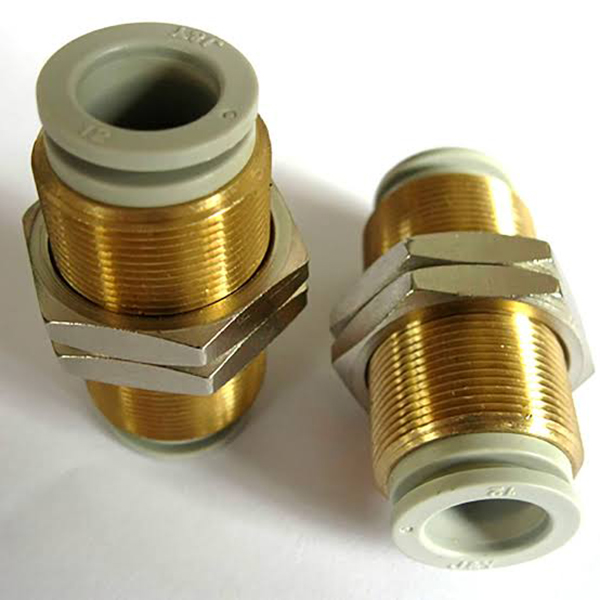

3.1 Standard Dual-Tube Bulkhead Unionis (KQ2EXX-00)
Features structura:
• Utrimque dis-in portibus aequa- diam. Media sectio cum filo aeneo nickel-patellato + nucleo nucis fixa post transitum per tabulam
• Rectus alveus fluens sine diametro reductione vel directione mutatione, gutta minima pressura
• Fistulae aeris in utraque parte tabulae directe coniungi possunt sine adaptoribus extra institutionem
|
Exemplar |
Tube OD ΦD (mm) |
Typicam Applicationem |
|
KQ2E23-00 |
3.2 |
Mini sensoris / minimi cylindrici ambitus |
|
KQ2E04-00 |
4 |
Circuitus cylindri minoris penetratio |
|
KQ2E06-00 |
6 |
Vexillum valvae solenoidalis ambitus (vulgus) |
|
KQ2E08-00 |
8 |
Summus cursus cylindrici circuit |
|
KQ2E10-00 |
10 |
Praecipua aeris linea bulkhead |
|
KQ2E12-00 |
12 |
Pelagus caeli fons penetratio |
|
KQ2E16-00 |
16 |
Magnus fluxus principalis pipeline |

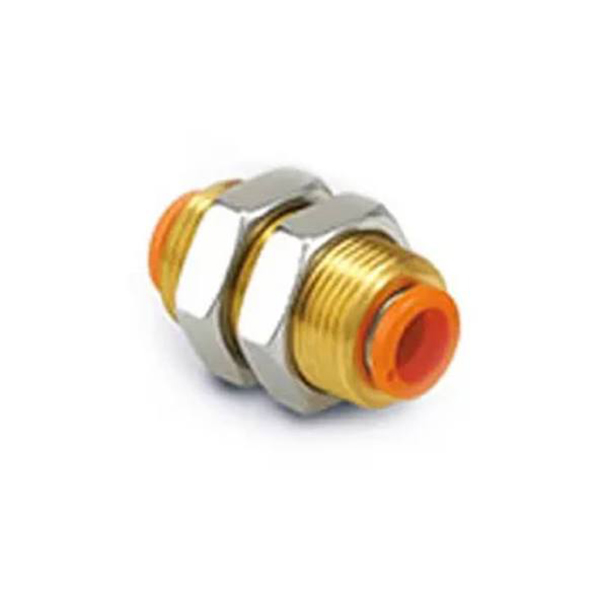

3.2 Foedus Mini Dual-Tube Bulkhead Unionis (KQ2EXX-00J)
Features structura:
• Minaturised design optimized pro instrumento microform et tabulatis tenuibus, brevioribus altiore longitudine & minore stamina diametro ad vexillum versionis
• Apta ad tabulam tenuem et strictam institutionem spatii, missionem densa wiring
• Eadem perficiendi parametri exemplar vexillum, corporis magnitudine solum imminutum
|
Exemplar |
Tube OD ΦD (mm) |
Typicam Applicationem |
|
KQ2E02-00J |
2 |
Ultra-mini cylindricum / sensorem bulkhead |
|
KQ2E23-00J |
3.2 |
Densa wiring ad micro machinas |
|
KQ2E04-00J |
4 |
Foedus panel in parvis apparatibus |
|
KQ2E06-00J |
6 |
Tenuis imperium scrinium / armorum panel |

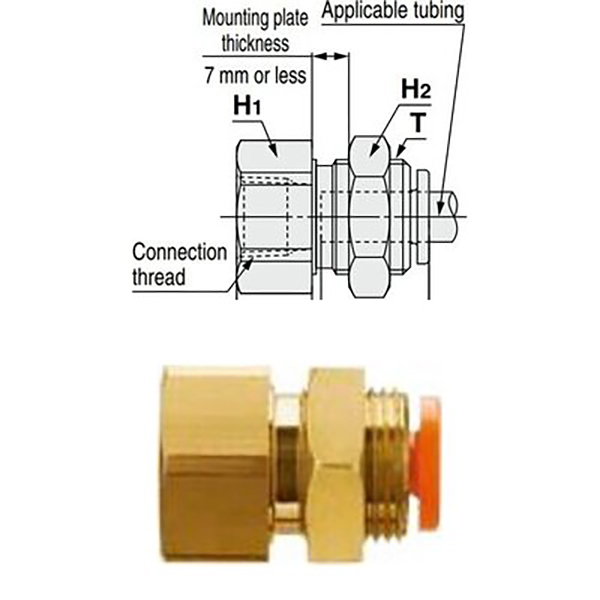

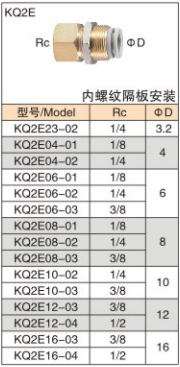

3.3 Feminae sequelae ad Tube Bulkhead Unionis (KQ2EXX-YY)
Features structura:
• Finis Rc stamina feminina (coniungo valvae solenoidei, cylindrici, valvae insulae intus panel), alter finis impulsus in portu ad Tubings externum.
• Venit cum sectione staminea et nucis lock ad penetrationem & acumen panel. Cognosce institutionem: valvae filae internae + tubi aeris externae
• Portus sequelae directe coit vexillum valvulae stamineae; nisi dis-in portum patere extra panel ad neat wiring & anti-misoperation
|
Exemplar |
Rc Male Thread |
Tube OD ΦD (mm) |
Typicam Applicationem |
|
KQ2E04-01 |
Rc1/8 |
4 |
Parvus valvae solenoidalis tabulae montis |
|
KQ2E06-01 |
Rc1/8 |
6 |
Standard solenoid panel montis valvae (vulgaris) |
|
KQ2E06-02 |
Rc1/4 |
6 |
Medium pressionis tabulae cylindricae ambitus |
|
KQ2E08-02 |
Rc1/4 |
8 |
Alta fluens tabula cylindrica circuit |
|
KQ2E10-03 |
Rc3/8 |
10 |
Princeps pressura cylindrici panel circuit |
|
KQ2E12-04 |
Rc1/2 |
12 |
Pelagus aer fons valvae insulae panel montis |
|
Item |
Parameter |
|
Locum Liquor |
Aerem compressum, vacuum, aquam mundam. |
|
Operans Pressura |
-100kPa (vacuum) ~ 1.0MPa |
|
Ruptis Impetus |
3.0MPa @ 23℃ |
|
Temperature Range |
-5℃~ +60℃ (Aquae: 0~40℃) |
|
Compatible Tubing |
PU tube, nylon tubus, nylon tubus mollis, FEP / PFA PTFE tube |
|
Materiae |
Dis-in Corpus: Alba PBT engineering plastic, impulsus & corrosio resistens |
Electio Guide
• Tubus aëris per imperium scrinium / tabulam armorum, tubing in utrimque → KQ2EXX-00
• Solenoideum / cylindricum intra tabulam conscendi, tubus extra → KQ2EXX-YY
• Apparatus minimus / tenuis tabula, stricto spatio stricto → KQ2EXX-00J
Institutionem Praecipua
1 . Panel foraminis magnitudo commendaticiis:
•Φ4Φ6 tubum: foramen diametri Φ15mm . commendatur
•Tubus Φ8Φ10: foramen diametri Φ20mm . commendatur
•Φ12Φ16 tubum: foramen diametri Φ24mm . commendatur
2. Tabula crassitudinis limitis: Vulgata versio ≤7mm; pacto J version ≤5mm
3. Praeparatio tube: Seca tubing plana et lappa libera. Insert plene donec audibile cliccum ne ultrices.
4. Nux fastening: Securus tensis supplevit lock nucem post transitum panel; TPFE tape non requiritur ad genus A (sigillum gasket integratum).
5. Vacuum applicatione: Elige type A cum sigillo NBR pro retentione vacuo stabili.
|
Exemplar |
Structure |
Core Propositum |
Differentiae |
|
KQ2E |
Bulkhead Unionis |
Panel penetratio, aeris circuii transitus inter clausuram intra & extra |
Instructus cincinno nut ad panel adscendens |
|
KQ2H |
Recta Unionis |
Tubus inline nexum |
Nulla sectio staminea, per panel figi non potest |
|
KQ2L |
XC° Cubitus |
Rectus directionis mutatio |
Non disposito panel penetrationem institutionem |
• Arca controlhead bulkhead: KQ2E06-00 transit Tubing e arca interna ad cylindros externos applicandos, wiring bene servetur.
• Valvae solenoidalis tabula adscendens: KQ2E06-01A pro valvae intra panel, solum impulsu in portu extrinsecus exposita, nitide et anti-tactu.
• Cleanroom partitionis penetratio: Aeris signati penetratio lineae inter cameram mundam et apparatum sine mundis ambitus fractione
• Densa wiring pro instrumento compacto: KQ2E04-00J pro tenui tabella in parva machinatione ad spatium servandum in extensione multi-circuli
