GW4-12(40.5) Outdoor HV Disconnect Switch

  Princeps intentionis disconnectoris momenti est fabrica switch in systemate electrico potentiae plantae et substationis, quae una cum magno ambitu rupto voltage magno adhibenda est. Ponitur pro connectendis, abscissis vel mutandis lineae altae voltage instrumenti sub conditione intentionis et oneris. Praecipuae eius functiones sunt: ​​curare tuta subsidia electrica adiumenta et consilia in opere conservando, secludere intentione, adhiberi et abscindere, input onus currentis et brevis cursus, adhiberi potest nisi ad aliquas commutationes operationes quae arcum validum non efficiunt, hoc est, arcus exstinguentis functionem non habet; secundum institutionem locationis, dividi potest in genus amet et velit type, secundum numerum columnarum velit, unum genus columnae, duplex columnae genus et tres columnae genus, cum instrumento ad libitum pro quolibet gradu voltage.

  GW4-12(40.5) foris AC altae intentionis disiunctio switch adhibetur ad aperiendum et claudendum ambitum cum voltage, sed nullo onere 50/60Hz, 12(40.5)kV systematis potentiae. Concordat cum signis IEC129-1984 AC Disconnect Switch et Earthing Switch ac GB1985 aliisque signis relativis.

opus mechanism

  Princeps intentione disiunctio salutem curare potest summa intentione electrica adiumenta et machinis in opere sustentationis, et partes agit intentionis segregationis. Exscindere adhiberi non potest, input onus currentis et brevem currendi cursum frangere. Tantum adhiberi potest ad aliquas commutationes operationes quae arcum validum non faciunt, id est, munus exstinguentis arcus non habet. Secundum diversorum institutionem locorum, in genus amet ac velit genus dividi potest, et dividi in genus amet velit et secundum numerum columnarum columnarum genus velit, duplex columnae genus et tres columnae species, cum instrumento ad libitum pro quolibet gradu voltage. Potest etiam fideliter segregare potestatem-off partem altae intentionis distributionis artificii a parte viva, ut salus operis sustentationis conservetur. Omnes contactus summi intentionis disiunctio aperiuntur in aere cum punctis apertis fractionis. Disconnector arcum machinam exstinguendi non habet, quare adhiberi potest ut onus currentis vel brevis cursus abscindatur. Alioquin, sub actione altae intentionis, punctum fractionis fortem arcum efficiet, qui se ipsum exstinguere difficile est, et etiam facere potest flashover (brevis ambitus inter gradus vel gradus), apparatum et salutem personalem in periculum incendere. Gravis casus "disiunctio cum onere trahens".

  Princeps intentionis disiunctio adhiberi potest etiam ad aliquos circuitus flectendos ad modum operationis systematis mutandum. Exempli gratia, in duplici bus circuli, alta intentione disiunctio adhiberi potest ut ab uno curru in alterum circuitionem operantis transibit.

Pluma structura

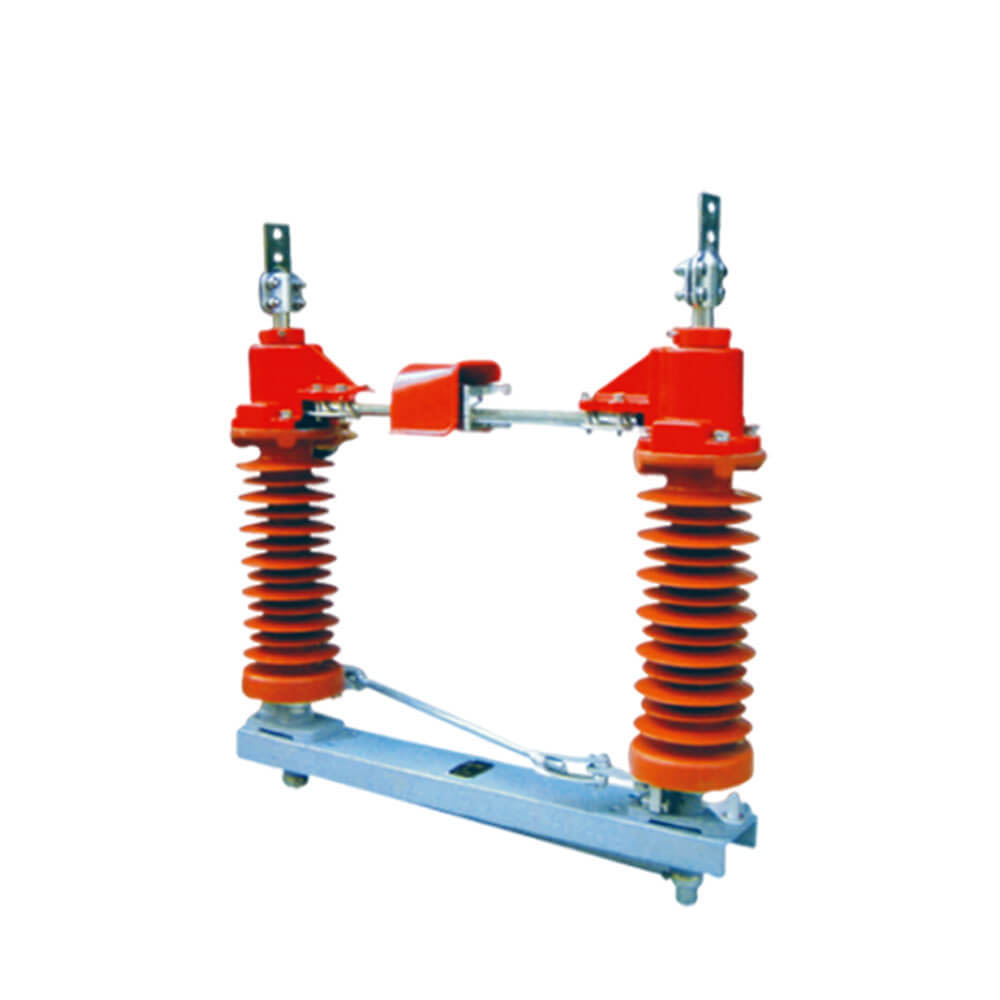

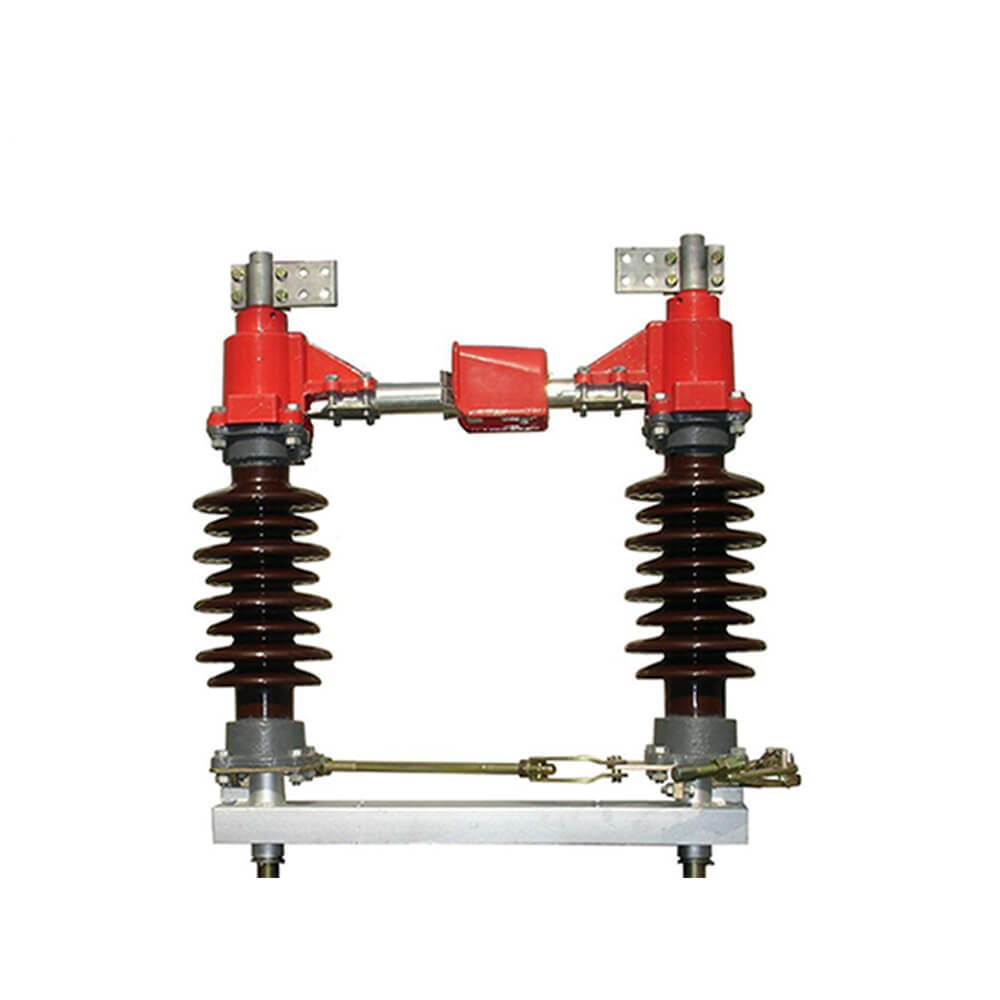

 Haec disiunctio switch consistit ex basi, insulating ue, materia electrica et mechanismo operante. In utroque polo duae fibulae sunt, et electricum mucrone in summo cuiusque braccae constitutum est et punctum nexus duarum laminarum inter duas fibulas est. Cum incessus mechanismi operandi, duae laminae horizontaliter nonaginta gradus claudere possunt. Tres virgas disiunctio uno-polo coniungere possumus in nexum trium perticarum transibit per virga interlink. Disiunctio haec commutatio comparari potest cum CS11 type vel CS17 typus mechanismi manualis, eoque CS17 in disiunctio adhibenda est cum aggeribus terrenis congruentibus. (mechanismus motoris institui potest secundum exigentiam usoris), Rationabilis structura, operans flexibile; opportuna institutione uti potest unus polus vel tres polus; latum contactuum intervallum, tutum et certum insulating. Terrestri genus flexibile est secundum exigentiam usoris, una terrestris terrestris vel sine terreno eligi potest.

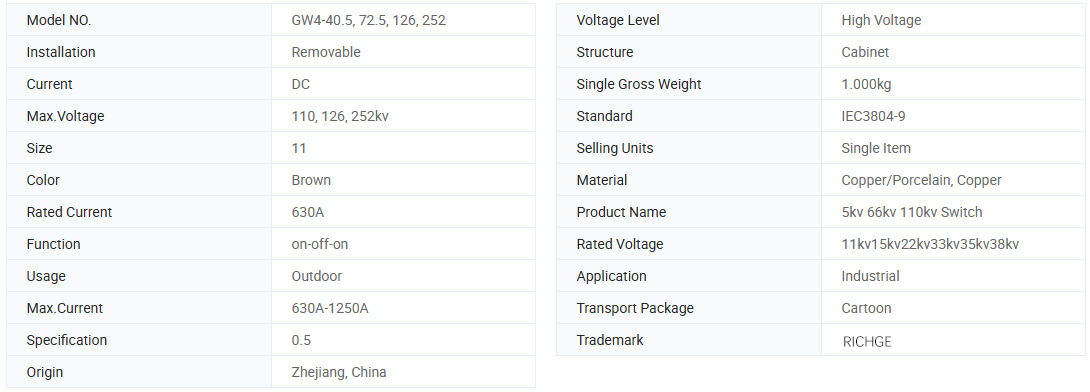

Basic Info.

Technical parametri

Model	Ratum voltage(kV)	Ratum current(A)	Sustine current(ka)	4s breve tempus sustinere current (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Drawing

Utere environmental conditionibus

1.Altitude: ≤3000m;

2. Temperatura ambiens: -25℃~+40℃;

3. Ventus celeritate: ≤35m/s;

4. Pollutio gradus: ≤III;

5. Terraemotus intensio: ≤8 gradus;

6. Occasiones applicabiles ab inflammabili, explosivo, caustico gasi debent liberare.

Instructiones iussis

●Accipe Altera & ODM: ETIAM

Testimonium: CE, Test tradit

Production tempus: VII ~ XII diebus ferialibus

Warranty tempus: XII mensibus

Delivery tempore: XV dies

● Cum hoc transitum ordinans, exemplar specificationis indicabis, intentione aestimata, currente aestimata et aliis notitiis technicis.

Si specialia requiruntur, potes negotia nostra solvere.
