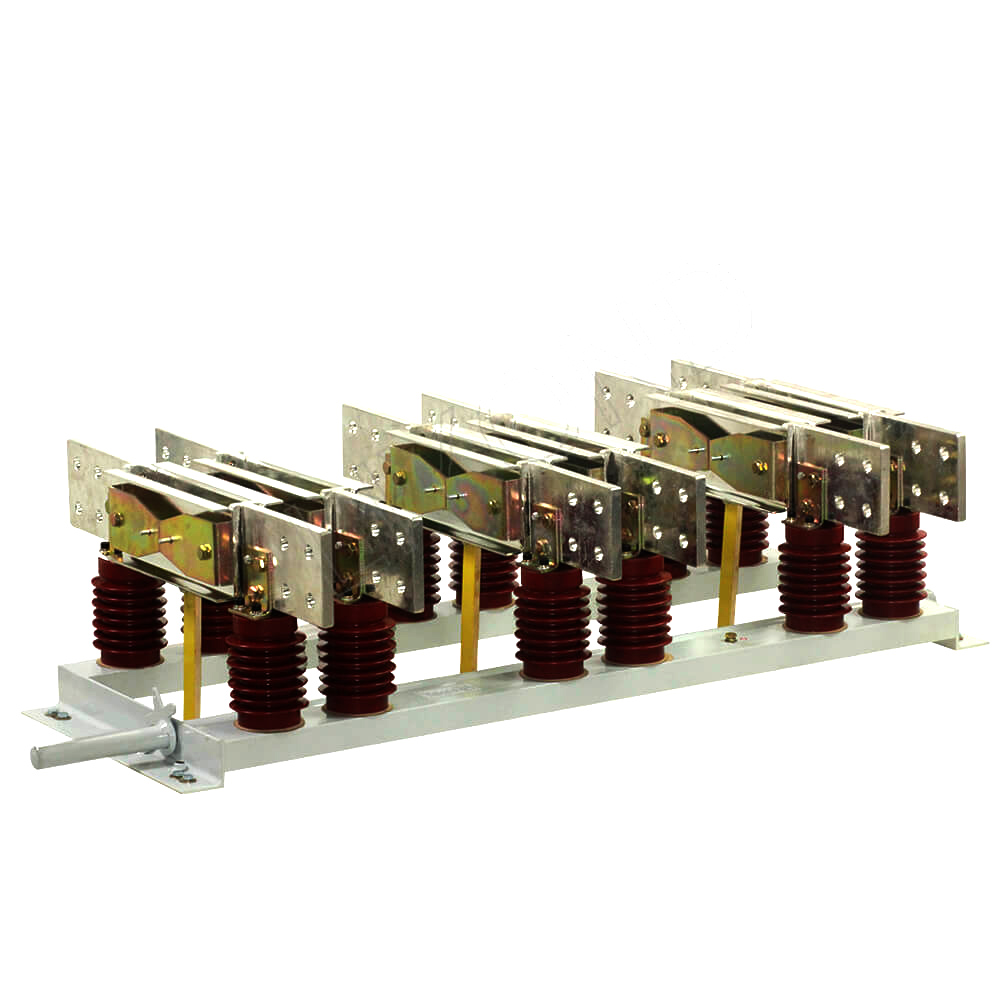

GN22-12 Tres tempus solitudinem SWITCH 6300A High Current Indoor High intentione

GN22-12 Tres tempus solitudinem SWITCH 6300A High Current Indoor High intentione

    GN22-12 (C) (D) series indoor alta intentione disiunctio altae intentionis switchgear adhibetur in systematis potentiae cum voltage 12kV, 50Hz et infra, lineas sub intentione connectere, disconnect vel converti sine onere.

Compositus mechanismus: instructus cum CS6-1, CS6-2 aliisque mechanismis manualibus operandi, et electrici operandi mechanismi etiam adhiberi possunt.

   Haec series virgarum ab CS6-2 operante mechanismo manuali vel electrico mechanismo operante operante, in sinistro vel dextro latere disiunctio institui potest.

features structuralis

Hoc productum est summus current remotus switch cum tribus-phase communi fundo cultelli structurae. Mechanica densis prototypum adoptat cum duobus gradibus actionis claudendi et contingentis, assequendi laborem liberum contactus, vim parvam operantem, altam pressuram contactum, et bonam stabilitatem dynamicam scelerisque.

Application Area:

Systema switchgear: Usus in switchgear metallo-concluso ad circuitus electricas solitarios et tutandos.

Potentia Distributio Equipment: Specimen pro usu in potentiae substations, tuta solitudo circum circa sustentationem procurans.

Electricae potentiae Plantarum: adhibita in applicationibus tectis, ubi summus intentionis electricae solitudo ad operationes et conservationes tutas requiritur.

Transformer Stationum: applicata in transformatorii substations pro tuta solitudo gyrorum transformatoris.

Energy institutiones renovabiles: adhiberi possunt energiae repositionis vel renovationis systemata energiae sicut praedia solaris et venti ad tutelam et solitudinem durante tutela.

Environmental condiciones ad usum

1.Ambient aeris temperies: -15℃~40℃, cotidie mediocris temperatus 35℃.

2. Altitude ≦1000m.

3.Temperature condiciones:

Cotidiana mediocris relativa humiditas 95%, cotidie mediocris aqua vapor pressura ≦2.2kPa;

Menstrua mediocris relativa humiditas ≦90%, menstrua mediocris pressura aquae vaporum ≦1.8kPa.

4. Terraemotus intensio 8 gradus.

5. Loca sine igne, explosione periculi, gravi pollutione, corrosione chemica et tremore gravi.

Nota: Si condiciones producti usus praedictas provisiones excedunt, utens cum societate paciscatur et decernet.

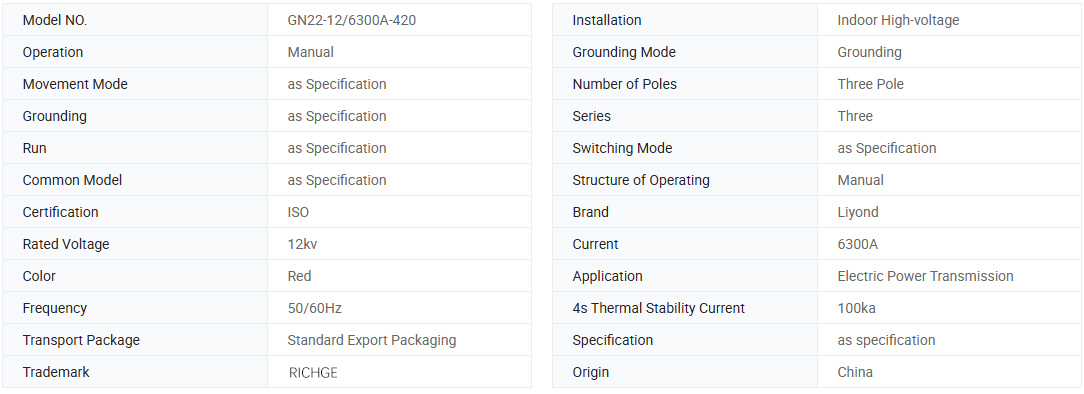

Basic Info.

Describere Display

Technical parametri

Exemplar.	Rated voltage	Ratum current	4-secundo scelerisque stabilitas current (valorem efficacem) KA	Dynamica stabilitas current (valorem apicem) KA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

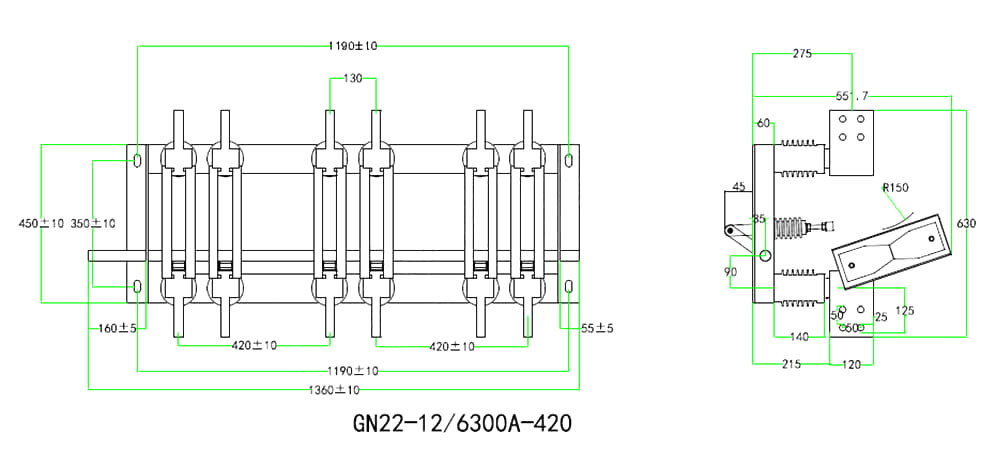

Dimensional reference (6300A)
