50-VFE / 50-VPE Series Gubernator Explosio-Probatur Solenoid Valvulae

Notam:SOLH by Richge Technology

 I. Roduct Overview

     SOLH 50 series est flammae gubernatori explosio-probatio valvae solenoidei producti rectae in duo exempla nuclei divisa;

     --50-VFE: 5/2

     --50-VPE:3/2

     Tota series certificata est cum Ex d Ⅱ BT4 flammae certificationis, faciendae Sinarum Ex-CCC explosionis-probationis certificationis et explosionis-probationis internationalis TIIS approbationis, cum IPX6 waterproof & dustproof rating. Ad Zonam 1 & Zonam 2 apta est ambitus gasi flammabiles & explosivos, inclusos efficiens, lithium altilium, chemica, atramentum, pulverem packaging et oleum & apparatum gasi sustinentem.

     Omnes orbiculi uniformes 3.5W potentiae consumptionem, lubrication-liberum designant, et duas institutiones formas sustinent: singulae bracteae ascendentes & multi- statio valvae multiplices insulae.

Caput distinctionis inter duo exempla

     --50-VFE: For bidirectional drive of double-agendo cylindros

     --50-VPE: Compatible cum pressione negativa vacuo et gyros cylindrici simplices agenti

     Explosio-probatio habitationum et gyrorum plene convertuntur inter duo exempla, dum valvae aeris et plurium basium omnino non convertuntur.

2. universalis CREPITUS-Probatur Standard Specifications (Applicable to both model)

2.1: Explosio Salutis Parametri

     --Explosion Mark: Ex d Ⅱ BT4 Gb (Max superficiei temperaturae T4: 135℃); libitum humilis temperatus T5 / T6 versiones

     --Protection Class: IPX6, resistens aquae jet spargendae, stabilis in ambitus officina humida & pulverulenta

     Certificaciones: Sina facienda Ex-CCC, Iaponica TIIS, IEC explosio-probatio internationalis vexillum, RoHS environmental obsequium

     -- Zonis Hazardous: Gas explosio Zonae 1, Zonae 2; compatible cum ethylene, propylene, fuco solvendo et combustibili pulvere operante

     --Wiring Options: T-type glandulae metallicae flammeproof, L-type cinematographicae nervum wiring cistis electrici ne scintilla ultrices

     -- Coil Voltages: DC24V / DC12V, AC220V / AC110V; constans 3.5W coil potentia, humilis calor generationis ad explosionem salutem

2.2 Parameters Generalis Mechanica

     --Working Medium: Arida munda compressa aer, iners gas; vacuum operatio tantum available pro L-VPE

     --Lubricatio: Lubricatio-libera, cum AFC olei libero aere coniunctionis unitatis compositus; AC/BC olei caligo triplex unitates pro circuitibus vacuo prohibentur

     --Manual Override: ventilabis-genus manualem pin, lockable / non-lockable ad libitum in circuitu tentat sub potestate off status

     --Installation: Valvae nullo angulo potest confici sine gravitatis limitatione

     --Max Switching Frequency: 1Hz cycle; Responsum tempus ≤45ms (comprobata sub 0.5MPa vexillum aeris copia)

     --Operating Temperature: T4 versio: -10℃~ +50℃; T6 humilis-temperatus versio: -10℃ ~ +40℃ (vico interno nullo licet)

3.  50-VFE Series 5-Portus Explosionis-Probatur Valvae Solenoidalis (50-VFE3000 / 5000 Series)

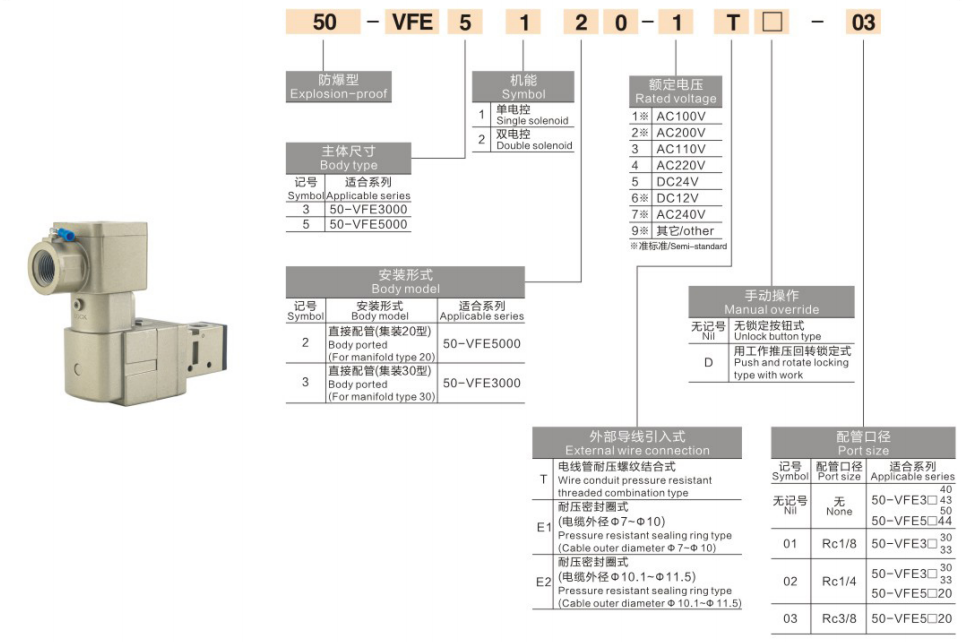

3.1 Exemplar Codicis Definition (Exemplum: 50-VFE51201T)

     --50: Flameproof series code

     --VFE: 5/2-modo elasticus gubernator sigillum valvae FUSUS

     -- 5 : 5000 alta fluxus specificationis

     -- 1: Unio solenoid ver reditus

     --2: Threaded directus adscendens

     --0: Standard configuration

     --1: G1/4 portum filum

     --T

Exemplar Sub-specificationes

     --50-VFE3000:Foedus humilis fluxus, area sectionis efficax 18mm², Cv=1.0, G1/8 port

     --50-VFE5000;vexillum amet fluxus, area sectionis efficax 45mm², Cv=2.5, G1/4 amet port

3.2 Structure & Air Circuit Logica (5/2 Way)

    --Portus Definitio:P copia diverticulum, A output, B output, R1/R2 duo portus exhauriunt independentes; valvae principalis + gubernator valvae centralised exhauriunt, nullus gubernator exhaurit limbum separatum ad simpliciorem rationem requiritur

     --Spool Structure:Gubernator FUSUS sigillum elasticum; minimum 0.15MPa pressura differentialis requiritur ad FUSUS expellam, mutare non potest sub pressura vacuum negativa

Eget Modos

    --Cantatele solenoid (suffifix 1);→ ageret → P → A , B → R 2 ; potentia off vere reset → P → B, A → R1, unum-modo cylindrici reset

    --Duplex solenoid (suffixis 2);Munus memoriae latens, locum valvae obtinet post vim incisam, specimen diuturnitatis pressionis tenentis statio clamping

3.3 Matching Installation Accessories

     --Sta in adscendens:Dirige G1/8, G1/4 nexus filamentorum, compatibilis cum KQ2 dis-in caerimonias & PU/PA pneumatica Tubing.

     --Insulae valvae multiplices;Dedicatum 5-portum multiplex basi 50-VV5FE3 (pro serie 3000) / 50-VV5FE5 (pro serie 5000), sustinet usque ad 10 stationes aeris centralised copiam; multiformes canales aeris tantum valvulae VFE aptae, mixtae congregationi cum valvis VPE 3-portibus prohibetur

3.4 Typical Applications (tantum pro duplici-agendo cylindrici Circuitus)

     --Double-agens translatio, spissamentum, clamping cylindros in explosione lineae productionis probationis.

     --NAMUR valvae pila pneumatica / valvae papilionis actus mutandi imperium pro organis chemicis

     --Centralized valvae insulae automation pro coating & lithium altilium pulvis officinae

     -- Omnes systemata explosionis-probationis pneumaticae requirunt motum bidirectionalem cylindri extensum & retractatum

3.5 Limitatio Nota

     Vacui ambitus stricte prohibentur. Sine sufficienti pressione differentiali sub pressione negativa, FUSUS mutare non potest, ducens ad calicem suctionis damnum et malfunction cylindrici. Tantum congruit cum norma 0.2~0.9MPa copia aeris positivi.

4. 50-VPE Series 3-Portus Explosionis-Probatio Valvae Solenoidalis (50-VPE500 / 700 Series)

4.1 Exemplar Codicis Definition (Exemplum: 50-VPE54201T)

     --50: Flameproof series code

     --VPE: 3/2-vie elasticus gubernator sigillum valvae poppet

     --542: VP500 specificatio, normaliter clausa NC

     --0: Standard configuration

     --1: G1/4 portum filum

     --T

Exemplar Sub-specificationes

     --50-VPE500: fluxus Latin, area sectionis efficax 41.4mm², Cv=2.3, pro vacuo tractatu conventionali

     --50-VPE700: Altus fluxus, area sectionis efficax 72mm², Cv=4.0, pro scheda magna & multi foraminis carnificum vacuum onerariis

4.2 Structure & Air Circuit Logica (3/2 Communiter Clausa NC, NO convertibilis)

     --Por Definition: P copia diverticulum, A output, R unum exhauriunt; sui iuris gubernator portum exhaurit PE. In summo pulvere crepitu-probationis zonae externae limbis exhaurire gas ad areas tutos dirigere possunt

     --Spool Structure: Gubernator sigillum durum genus poppeti, nulla pressionis differentialis satus, operatio stabilis sub pleno vacuo descendit ad -101.2kPa, flameproof valvae dedicatae pro circuitibus vacuo

NC Logica Opus (n munus switchable)

     Energized: P connexum A pro aere supplendum, R clausum; vacuum generans pressura negativa producit, unum-agens cylindrum extendit

     --Power off: P abscissus, A automatice cum R subsidio pressionis connexus; calix suctus instantis confractus vacuum, cylindricum unum agens vere retractat automatice. Workpieces dimissi sunt cum apparatu explosione-probationis claudit ad meliorem operational salutem

4.3 Matching Installation Accessories

     --Direct staminea adscendentia: M5, G1/8, G1/4 portus stamina, directo flumine vacui generantibus installed

     --Dedicata insula vacua multiplex: 3-portus exclusivus basis 50-VV3PE cum canalibus aeris independentibus, misceri non possunt cum valvularum V portuum VFE.

4.4 Caput Commoda (Tantum Obsequium Flameproof Valvae Vacuum Explosio-Probatur Circuitus)

     -- Nulla differentialis pressionis satus, compatibilis cum utroque pressione negativa vacuo et vexillo positivi pressionis operantes conditiones

     --Automatic pressio subsidio potestatis amissionis; workpieces dimissi sunt, cum apparatu explosione-probationis impedit ne clamping injuriam vel casus casus

     -- sigillum lacus poppetei ultra-low, in diuturnitate vacuum adsorptionem nulla suctu attenuatio

4.5 Typical Applications

     --Explosion-probatio vacuum pertractatio: ZU/ZB vacuum generantis + ZPT poculum quiddam suctionis pro lithium altilium, efficiens & cibi explosio-probationis materialis RAPINA

     --Single-acting spring return cylindrici ad elevationem, clamping & ejectionem simplicem tooling

     -- Negativa pressio adsorptionis translationis cinematographicae , cartonis et vitreae in officinas flammabiles & explosivae

     --Branch aeris copia abscissorum et sustentationis pressionis subsidio circuitus ad armorum explosionem probationis

5. Tabula comparationis: L-VFE VS L-VPE

6. Standard Explosion-Probatio Complete Pneumatica Circuit eu

     --Circuitus1: Explosio-Probatur vacuum pertractatio (50-VPE54201T);  Oleum liberorum explosio-probationis compositionis aeris AFC2000 → 50-VPE54201T → PU6 tubing → ZU rectum vacuum generans + ZPT poculum quiddam suctionis

    --Ambitus 2: Explosio-Probatur Translatio Duplex Cylindri (50-VFE51201T):  Explosio-probatio triplices unitatis AC2000 → 50-VFE51201T 5-portus valvae → PU8 tubing → SC/SDA explosio cylindrici duplex agens

    --Ambitus 3: Explosio-Probatur Single-Acting Clamping Jig:  Pressio-probationis regulator AR → L-VPE500 → PU4 Micro Tubing → MAL mini-agens columpna unius

7. Electio & Explosio-Probatur Salutis Operatio Specificationes

    --Vacuum circuitus solum 50-VPE capere debet;  Volva structura 50-VFE mutare sine pressione differentialem non potest; utens enim ad vacuum gyros perducit ad defectionem plenariam et ad pericla tuta labentis workpiece. AC/BC triplices unitates cum generantibus caligine olei rigore systematis vacuo prohibentur, sicut contaminatio olei VPE poppetem obstruet et ultrices causat.

    --Cylindri duplices agunt L-VFE 5-Portus valvae;  3-portum VPE unicum aerem output solum praebet et cylindrum extensum & motum bidirectionalem retractare non potest; V-port valvulae reponere non potest.

     --Multiplex basium mixta ecclesia prohibetur;  5-portus VFE basis et 3-portus VPE base foramina canalis aeris independentes habent. Crucem institutionem plenam faciet ambitus lacus et aeris malfunction.

    --Mandatory explosio-probatio wiring praecepta;  Originale officinam T-type glandularum flammearum cables metallico utendum est calibus obsignatis; nulla exposita metalli contactus intra wiring boxes. Repositum alienum cum basibus ordinariis plasticis vetitum est. Si gubernator PE exhaurit portum exteriori indiget INCILE, limbis ducere debet gas exhaurire ad explosionem probationis designatae zonae tutae ad vitandum gasorum flammabiles accumulationem.

    --Aeris copia ante-finem postulationem filtrationis:  AF/AFC colum aer (5μm praecisionis) adverso flumine explosionis valvularum probationis inaugurari debet. Pulvis et aqua vapor intrantes valvae corpus efficiunt FUSUS valvae, quae combustionem & explosionem felis fortuitorum sub condiciones explosionis probationis operantis efficiet.

     --Tutela & iude ordinationes:  HSV globum manualem valvae fluminis claudite et residua pressionis pipelinearum antequam disassembliam ad conservationem exhauriunt. Disiunctio explosionis-probationis habitationem sub statu vivo vel pressurizato vetatur; quassatas flammae probationis superficies coniugationis omnes certificationes explosionis probationis evacuabit.

8. Industrial Application Agri

     Lithium altilium explosio-probationis coatingas & lineas collectas, automationem automationem pingunt spargit, valvae chemicae organizatio automatismi, atramenti officinae pulvis excudendi, cibi explosio-probatio linearum productionis packaging, oleum & gasi actuatores pneumatici adiuvantes, apparatus pharmaceuticus munda explosio-probatio, explosio-probatio manipulatores ad pulverem materialium dirimens.

Una sententia Summarium

     SOLH 50 series flammeoli gubernator valvularum solenoidarum in 50-VFE 5-porti spool genus pro cylindris duplicatis et 50-VPE 3-portus poppeti generis pro vacuo & simplici cylindrico agenti, certificatus Ex d II BT4 / CCC / TIIS cum IPX6 rating, inserviens ut certificata solutiones productionis tutae pneumaticae pro omnibus lineis Zonae explosivae 2 & industriae flammabiles.
