Brand: SOLH by Richge Technology

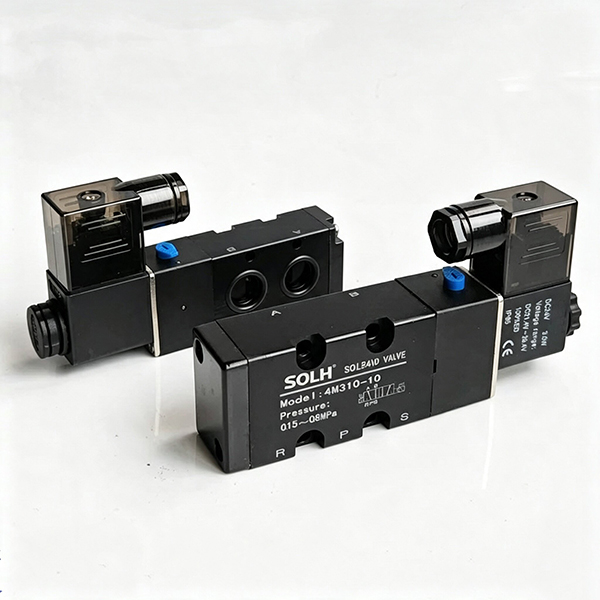

SOLH 4M series est professionalisNAMUR vexillum 5/2 via laminae genus valvae solenoides specialiter destinatum ad actuatorem latae sententiae pneumaticum. Stricte obtemperat cum signis internationalibus NAMUR latus ascendentibus cum vexillis in imo valvae perforatis ascendentibus. Valvae directe laminati et inaugurari possunt in latere valvulae pilae pneumaticae et valvae actuatores papilio sine mediis tibiis adaptoriis aeris. Sole adhibita pro valvae automatico ambitus potestate, plane Airtac 4M signa seriei congruit et structuraliter differt a valvis conventionalibus 4V tubi-type solenoideis.
1.1 Core Product Specifications
• Munus Modus: 5/2 via (5-port 2-positio) ;
• Coegi Structure: Gubernator internus FUSUS genus, lubricatio-liberum operationis
• Adscendens Standard: NAMUR vexillum latus ascendens (basi integralis cum P/A/B/R1/R2 circuitus aeris)
• amet exemplum: 4M210-08, 4M210-06, 4M110-06

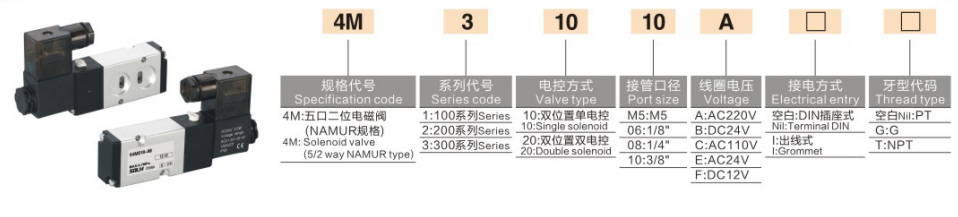

1. Coding Logica: 4M [Size Code] [Control Code] [Function Code] - [Port Thread]
|
Code Segmentum |
Detail Definitio |
|
4M |
NAMUR vexillum genus laminae 5/2 series modo valvae solenoidis |
|
1 / 2 / 3 |
Amplitudo specificationis: 1=100 series, 2=200 series, 3=300 series |
|
1 / 2 |
Imperium modus: 1=Single electricum imperium (ver reset); II = Duplex electrica imperium (per foramen memoria) |
|
0 / 3 |
Function type: 0=Normative open type; III = Propinquus centrum (raro usus est) |
|
M5/06/08/10 |
Externi aeris diverticulum & exhaurit filum magnitudine |
2. Exemplar Exemplum
4M210-08: 200 amplitudo, una potestas electrica cum resete vernali, PT1/4 externum linum portum
3. Full Series Mainstream Model Specification List
|
Magnitudo Specification |
Uno Electric Control (Ver Reddere) |
Duplex Imperium Electric (Sui-densis Memoria) |
Externi Aeris Source Thread |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5/PT1/8 |
|
4M200 (Commune) |
4M210-06/08 |
4M220-06/08 |
PT1/8/ PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
Parameter Item |
Specification |
|
Opus Impetus dolor |
0.15～0.8MPa |
|
Probatur Pressura |
1.2MPa |
|
Opus Medium |
Filtratum aerem compressum (plumamentum accurationis ≥40μm) |
|
Temperatus range opus |
-20℃～+70℃ |
|
Max Action Frequency |
V temporibus / secundo |
|
AC Coil Power |
220V/110V/24V; 3.5～4VA |
|
DC Coil Power |
24V/12V; 2.5W |
|
Wiring & Praesidium Gradus |
DIN nervum / filum plumbi genus, IP65 IMPERVIUS & dustproof |
|
4M1 Flow Parameter |
Area efficax 5.5~12mm², Cv=0.31~0.67 |
|
4M2 Flow Parameter |
Area efficax 14~ 17mm², Cv=0.78~1.0 |
|
4M3 Flow Parameter |
Area efficax 25~30mm², Cv=1.4~1.68 |
• Integrated NAMUR Base Aeris Portus: Valvae ima cum A/B aere infixa est. Postquam congruens cum actuator, automatice navalia cum duabus foraminibus aeris per se actuatoris sunt. Nullae fistulae aeris externae ad portus A/B requiruntur; solum P aeris diverticulum et R1/R2 portas exhauriunt, nexu principii aëris externo indigent, limbis simpliciores structuram et puncta lacus reducere.
• Inaedificata Manual Test ventilabis Rod: puga manuali debugging in valvae parte instructus, valvae manualis aperiendi et claudendi test post potentiam off instructus, opportunus ad institutionem in-situm, debugging et apparatum sustentationem.
• Dual Control Modus Characteres: 4M×20 duplex imperium electricum exempla usurpare potest-off memoriam structuram sui ipsius obfirmatis ad obtinendum positionem valvae currentis; 4M×10 una exempla electrici electrici statim redere vim veris, postquam potentiae off, securitatem reset ac positiones postulationes respective tenentes occurrentes.
• Compatible multiplex Adscendens: basis specificatio eadem participat cum serie 4V (4M100M/200M/300M multiplex basis). centralizatum aeris copiam multiplicium valvularum per multiplicem institutionem sustinet atque etiam in unum actuatorem ad operationem independens directe ascendi potest.
|
Comparatio Item |
4M NAMUR Plate Valve |
4V Conventional Tube Valve |
|
Adscendens Methodus |
Imo directe aptavit in actuator (NAMUR vexillum) |
Tubus lateralis insertus, basi multiplici distinctus |
|
A/B Air Portus Design |
Fundum constructum in docking portum, non extra fistulam |
Fistula externa nexus in valvae corporis vertice |
|
core Application |
Valvae globuli pneumatici / valvae papilionis actuatoris control |
|
|
Basis Interchangeability |
Partis 4V series multiplex basis eiusdem specificationis |
Non potest directe ascendentes in actuator NAMUR |
• Valvae Automatic Control System: 4M210-08 cum DA/SR pneumatica actuator + pila/papilio valva, late in petrochemico, aquae curatione et fluido pipelino instrumento mutandi.
• Valvae Island Integrated System: Accipe 4M200M multi-linkam multiplicem basim ad intellegendam copiam aeris centralisandam et integram institutionem multiplex 4M series valvularum solenoidearum pro racemis pipelinis automatis.
• Pipeline Lima eu: Coniunge portus filorum externos cum KQ2 vivo-coniungere filo masculino rectis caerimonias ut cito navale cum praecipuo fonte aeris pipeline pro stabili et libero connexione perfluente.
SolH 4M series NAMUR vexillum catillus-type 5/2 modo solinoidei valvae pro actuatoribus pneumaticis dedicata est, featuring tuberculum directum inscensum, lubricationem liberam operationem et tutelam IP65, cum optimal sustinens imperium componente ad automatice permutationem valvularum pneumaticorum et papilionum valvularum.
