4A Series 5/2 & 5/3 Way Pneumatica Control Valve | Purus Aeris Operated Directional Valvae

Brand: SOLH by Richge Technology

1. Product Overview & Core Structure

     SOLH 4A in serie AirTAC est vexillum5/2 via & 5/3 via valvae directionalis externa pneumatica, tamquampura pneumatica versio 4V series valvularum solenoidalium. Signis aeri perfecte agitatus sine ullis elementis electricis vel gyris electromagneticis, intrinsece tutum pneumaticum mutandi effectum tradit. Disposita explosione-probatione, non-potestate et salute interlockes circuitus pneumaticos, spool-typi structuram notat, certa signatio et robur aluminium mixturae corporis, assequendi perfectam convenientiam et permutabilitatem cum 4V serie valvularum amet.

  1.1 Vexillum V-Portus Interface Definition

     • P Port: Pelagus aerem compressum diverticulum Portus

     • A / B Opus portuum: Output portus connectens cylindros duplices agens ad imperium extensio et retractatio

     • R/S Exhaurire Portus: Impetus subsidio exhauriunt portus, compatible cum vexillum vellera institutionem

     • Coegi Modus: Pneumatica potestate externa, signa aeris initus ab bilateral potestate portuum

     • Structura Feature: Subtilitas labi FUSUS design, corpus aluminium offensionis durabile, stabilis ac diuturna perficiendi signatio

2. 5/2 Via Pneumatica Imperium Valvae (Basic Reverse)

  2.1 Single Pneumaticum Imperium (4A110/210/310/410)

     • Principium opus: pressio aeris applicata ad unum portum ad plectrum aversantis imperium; automatic fons reset post pressura emissio.

     • Core CharacteresFail-tutum reset consilium cum aere abscissos, simplex structura et stabilitas operationalis alta.

     • Typical Model: 4A210-08 (portus unius aeris imperium G1/8, 5/2 via);

  2.2 Duplex Imperium Pneumaticum (4A120/220/320/420)

     • Principium opus: Alterna pressurizationis bilateralis aeris dicione portuum; non reset fons, locum obtinet current valvae post aerem abscise cummemoriam latching munus.

     • Core Characteres: summus locus accurationis, industria salutaris industriae (aeris continua copia non requiritur), stabilis aëris procul positionis obtinens.

     • Typical Model: 4A220-08 (portum G1/8, imperium duplex aeris, 5/2 via);

3. 5/3 Way Double Pneumatica Control Valve (Precision Intermedia Control)

  Omnes 5/3 modo 4A exempla seriei (4A130/230/330/430) adoptare imperium duplicem pneumaticum, instructum tribus functionibus professionalibus mediae positionis ad occursum requisitis ditionis pneumaticae provectae.

     • Clausa Center (C Type): omnes portus plene clausus in medio positus. cylindrum densis, pressionem tenentem et anti-cadentem tutelam statio verticalis et suspensae cognoscit.

     • Exhauriunt Center (E Type): A/B communicant portus operando cum exhauriunt portus in medio posito. Systema pressuram omnino emittit, ut liberum cylindricum fluitantem, manualem debugging et apparatum salutis tueatur.

     • Pressura Center (P Type): P aerem limbum cum utroque A/B communicat cum portubus mediis positis. Conversos cylindros duplices agentem ad output simplicem agenti, apta ad synchronum clamitionem et vim staterae temperantiae.

4. Standard Model Coding Rules & Common Models

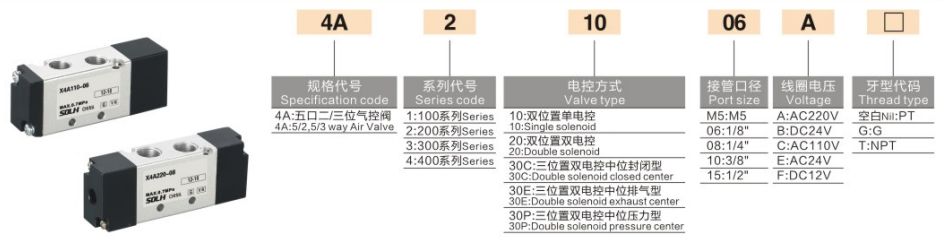

 1. Coding Logica: 4A [Size Code] [Control / Middle Function Code] - [Por Size]

  2.Mainstream commune exemplum

     • 4A210-08: pneumatica unica potestate, 5/2 modo, G1/4 port

     • 4A220-08: Duplex imperium pneumaticum, 5/2 via, G1/4 port

     • 4A230C-08: Duplex imperium pneumaticum, 5/3 media via clausa, G1/4 portum

     • 4A310-10: Unica pneumatica moderatio, 5/2 via, G3/8 magna fluens port .

5. Universal Core Technical Parameters (AirTAC Standard)

6. Core Product Commoda

     • Intrinsic Explosion-Proof & Tutus: Pneumatica structura pura sine electricis componentibus et scintillis. Plene accommodata ad pulverulentam, humidam, flammabilem et explosivam ambitus operationis, nullum periculum tutum facientem cognoscens.

     • Memoria Dual Imperium Function: Duplex imperium pneumaticum exemplaria valvae positionis post aerem abscissuras conservant, sustentans diuturnum tempus positionis et pressionis sustinens sine continua copia aeris, industria salutaris et stabilis.

     • Versatile Three-Location Medii functiones: Instructus cum C/E/P tribus mediis modis ad cylindrum obstruendum obstruendum, pressionis subsidio liberae fluitantis et pressionis synchronae pressionis stabilizationis postulat.

     • C% Universalis Interchangeability: dimensiones institutiones constantes ac parametri fluunt cum 4V serie valvularum solenoidearum, ut recta substitutio et upgrade systemata electrici ditionis ad purum pneumaticum systemata efficiant.

     • Stabilis & Dura euismod: praecisio FUSUS structura cum frictione humilitatis resistentia, humilitas startup pressio, emissiones aeris excellentis et longi muneris vita cum operatione liberorum lube.

7. Typical Application missiones

     • Cylindrus duplex agens pneumaticum praepostera potestate et apparatu salus systemata interlock

     • Zona explosio-probationis, instrumenti non potentiae, fodiendi, chemici et industriae efficiens ambitus imperium pneumaticum

     • Salus pneumatica gyros requirunt aeris abscise reset seu longi-term positionem tenentes

     • Systemata logica pura pneumatica composita valvulae manu, valvulae mechanicae et valvulae pneumaticae peregrinationes

Una sententia Summarium

  SolH 4A series universalis est 5/2 & 5/3 via pura valvae directionalis pneumaticae cum potestate aeris duplicis unius ac trium C/E/P mediarum functionum. Aliquam salus intrinseca et 4V series dimensionum commutabilium, nucleus potior est componentis explosionis probationis, non-electrici et alti-salvitatis pneumaticae ditionis circuitus.
